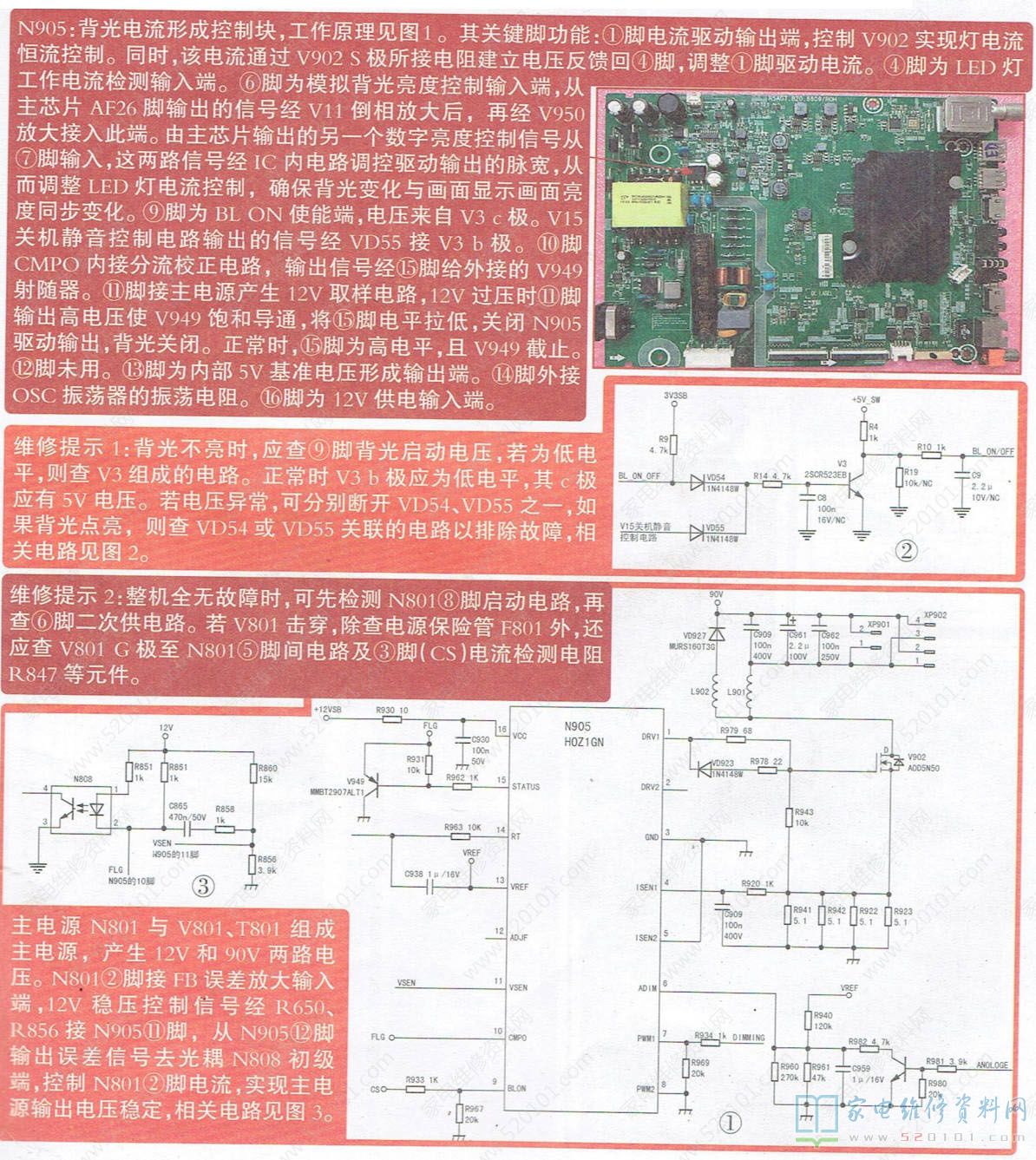

海信RASG7.820.6609主板主要由开关电源信号处理板及TCON电路三部分组成，开关电源采用OZ531(N801)，它与变压器T801开关管V801组成12V电压和90V电压形成控制电路;背光电流形成控制电路采用HOZ1GN(N905);信号处理及控制电路采用MT5507，实现整机USB、HDMI、TV、上网信号等接收与处理伴音功放电路采用TAS5711，而TCON部分，GAMMA电压形成控制块采用G1572QA1R;电源管理控制块采用G2501。下面就该主板在海信LED43K3100型液晶电视上的应用作维修图解。
