海信TLM4236P液晶电视热机状态下背光闪烁的故障维修

2022-04-18 05:26:54  阅读 732 次 评论 0 条
摘要:

接修一台海信TLM4236P液晶电视,故障表现为热机状态背光闪,开机测电压5V、12V正常、24V在20-23V之间跳动,拆板检查,目测VZ801 15V稳压二极管差掉一半 ,找一个稳压管换上,开机背光就

      接修一台海信TLM4236P液晶电视,故障表现为热机状态背光闪,开机测电压5V、12V正常、24V在20-23V之间跳动,拆板检查,目测VZ801 15V稳压二极管差掉一半 ,找一个稳压管换上,开机背光就闪,用表逐个测量电阻 ,测R806 560k电阻的阻值不对,拆下测量阻值无穷大,由于手头没560K贴片,于是找2个1M贴片电阻并联焊上,开机一切正常 ,故障修复。

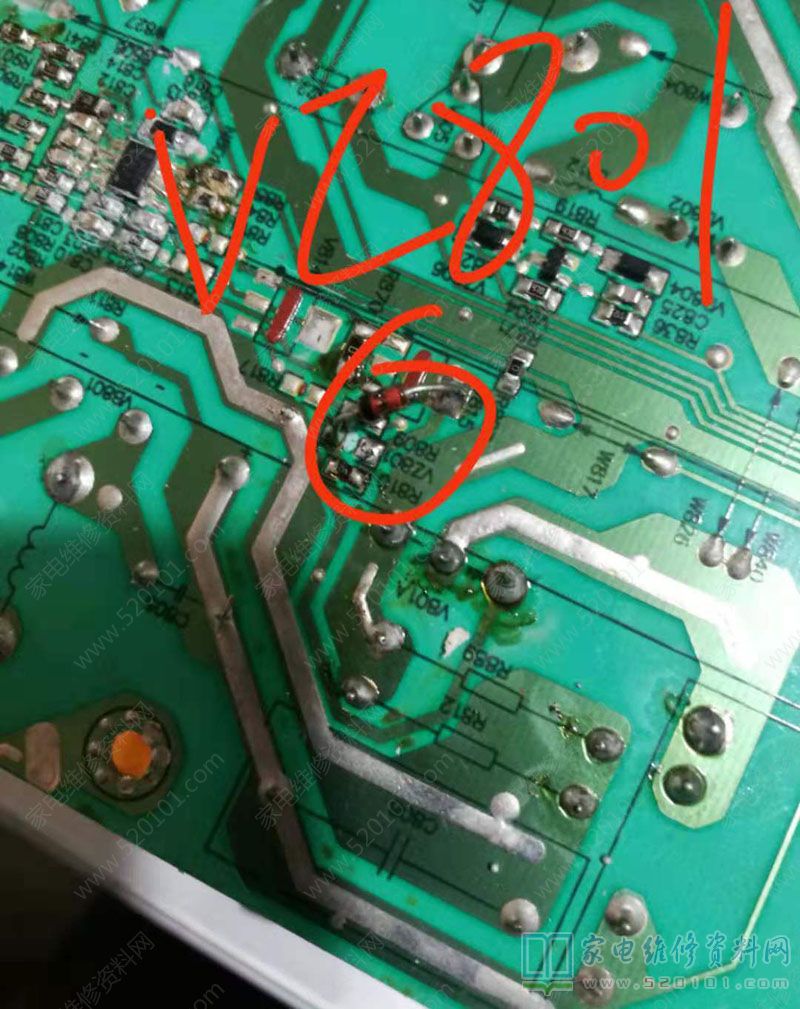

海信TLM4236P液晶电视热机状态下背光闪烁的故障维修 第1张

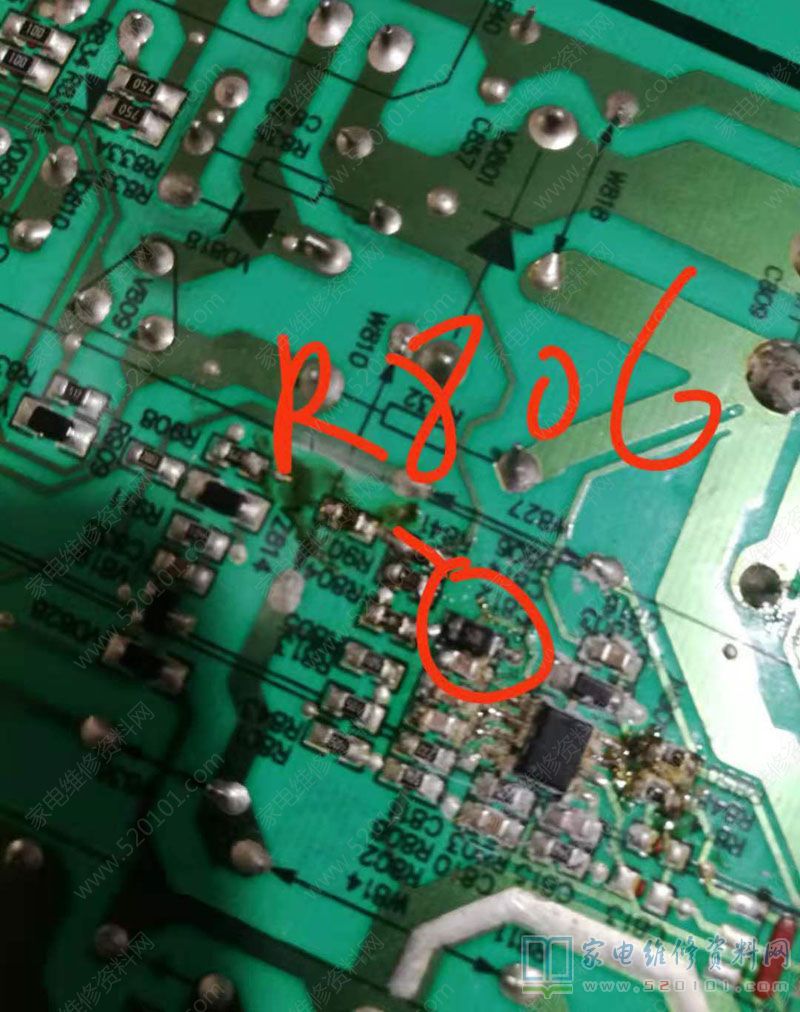

海信TLM4236P液晶电视热机状态下背光闪烁的故障维修 第2张
