海信LED32K11液晶电视无法开机的故障维修

       接修一台海信LED32K11型液晶电视，通电后蓝色指示灯亮，但是整机无反应。用户自述有时能正常开机，据此怀疑数据异常。打开机壳，查看主板板号为RSAG7.820.4359（图纸）。连接上编程器，选好对应程序在线写入。数据写入完成后，关机再开机，接上视频信号，图像、声音正常，但约20min后变成满屏竖线，同时声音消失。判断主板仍有问题。

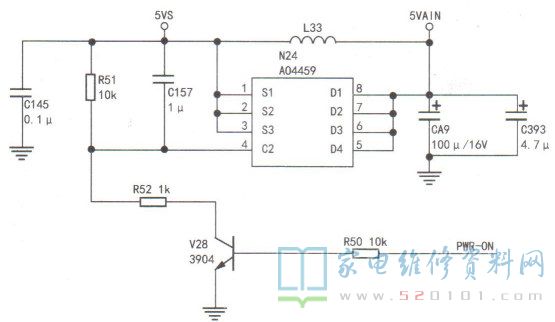

      测量主板上各个DC-DC电源电压:N26输出为1.8V、N2输出3.3V、N13输出2.33V、N3 输出237V。低压差稳压器N2与N3型号为1117-33，输出电压应为3.3V，而实测电压明显偏低。测量N2、N3 输入电压，均只有3.39V，明显不足。查看电路，发现N2、N3的输入电压来自N24(AO4459 )⑤~⑧脚，如图1所示。

       N24是一只P沟道场效应管，此处起开关作用。测量N24①~③脚输入电压为5V(正常)，④脚电压为2.6V，但⑤~⑧脚输出电压仅为3.4V，判断N24异常。由于笔者手头无此元件，于是将N24①~③脚与⑤~⑧脚短接(应急维修)，上电试机，故障排除。
