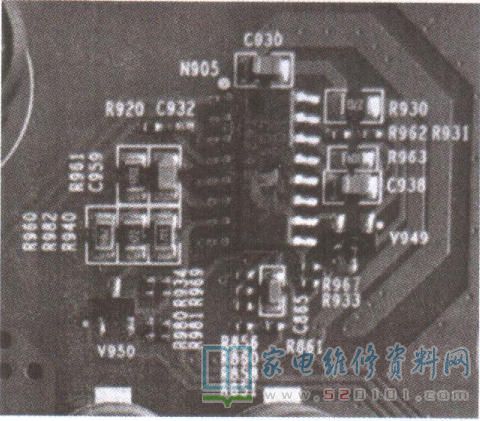

接修一台海信LED32EC320A液晶电视，遭雷击后三无。拆机目测，三合一主板(板号为RSAG7.820.6592/ROH图纸)上背光恒流集成块N905 (CG9X1T.2N )和贴片三极管V949(2F)表面炸裂，如图1所示。

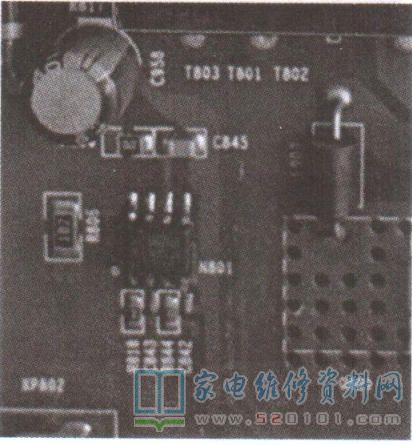

在路检测，发现开关变压器次级整流二极管VD817(HBR10200S )击穿。将上述损坏元件全部换新后单独给三合一主板，通电，测得主滤波电容C810两脚电压为正常值300V，但开关变压器次级无12V和60V电压输出，怀疑电源集成块N801(OZ531TGN)损坏，如图2所示。
更换N801 后试机，故障排除。
