海信RSAG7.820.5060主板EMMC点位图

2022-04-01 18:12:18  阅读 490 次 评论 0 条
摘要：

海信液晶电视采用RSAG7.820.5060/ROH主板的EMMC读写飞线点位如下图所示，主板的正面如图1所示为CMD、CLK点位，主板的反面图2是外接3.3V和D0点位，仅供大家维修参考。

    海信液晶电视采用RSAG7.820.5060/ROH主板的EMMC读写飞线点位如下图所示，主板的正面如图1所示为CMD、CLK点位，主板的反面图2是外接3.3V和D0点位，仅供大家维修参考。

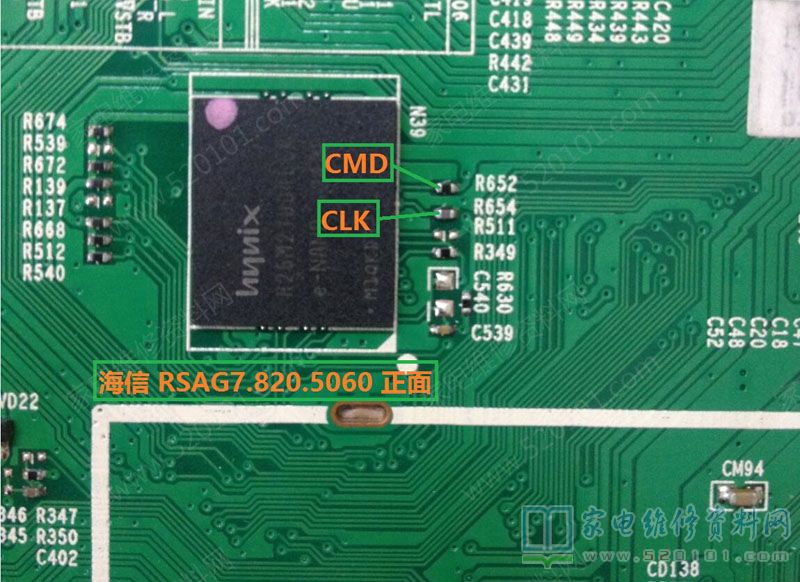

海信RSAG7.820.5060主板EMMC点位图 第1张

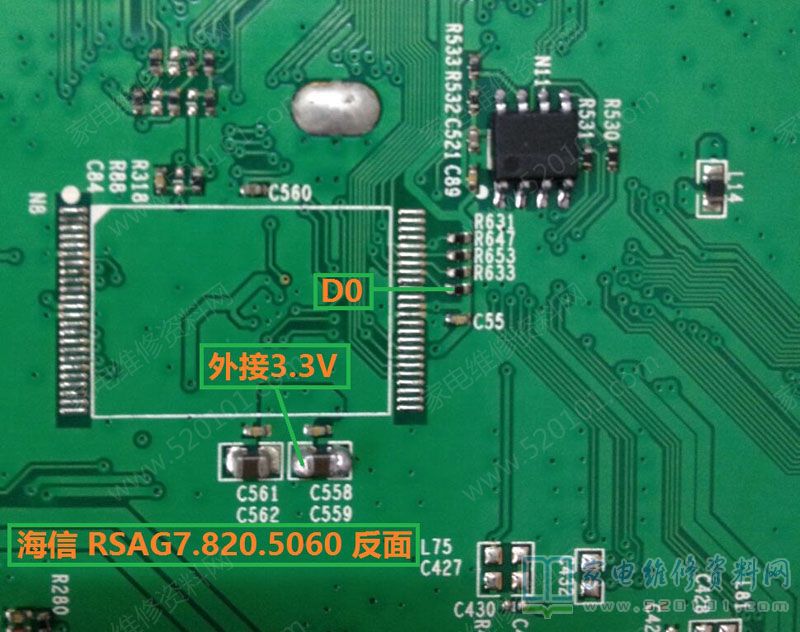

海信RSAG7.820.5060主板EMMC点位图 第2张
