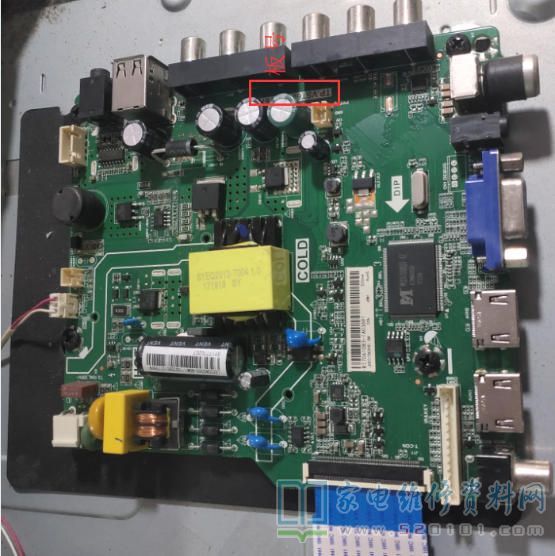

接修一台海信LED32N2000液晶电视，故障是遭雷击后三无。拆机检查，三合一主板(板号为TP.VST69T.PB767)上贴片电容CB118与贴片电阻R152(100k )、R153( 100k )引脚处有明显打火痕迹。在路检测，保险丝FB1(3.15A/250V )开路，整流桥中的一只二极管DB2 (RL207G )短路，RB152、RB153均已开路；测开关变压器次级整流二极管DB102、DB101(均为MBRD10150CT)的正反向电阻，均正常。
将上述损坏元件全部换新后单独给三合一主板通电，测得主滤波电容EB1(47uF/450V )两脚电压为300V(正常)，次级12V和17V输出电压均正常。 装机试验，故障排除。
