海信LED43EC210D液晶电视开机三无的故障维修

       接修一台海信LED43EC210D液晶电视，故障表现为雷击后三无。该机电源二合一板板号为RSAG7.820.5687/ROH（图纸）。用万用表电阻挡在路测量测保险丝F80L(6.3A/250V)正常，滤波电容C860( 82uF/450V )充放电也正常，但贴片三极管V820(1P )和场效应管Q806( D5N50 )引脚间短路。更换上述损坏元件后上电，测滤波电容C860两端电压为300V (正常)，但开关电源次级无12V和16V电压输出。

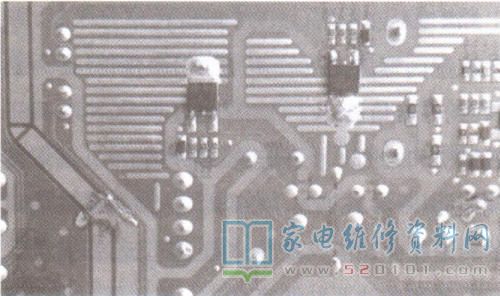

       断电，用220V灯泡对主滤波电容放电，然后检测开关电源电路，发现次级整流二极管VD819( MBR10150)、 VD829( MBR20100 )短路。用同型号元件替换，再次单独给电源二合一板通电，测12V和16V两组电压输出均正常。断电，将电源二合一板装回电视机，恢复各接插件，通电试机，图像伴音均正常，故障排除。相关实物图见下图。
