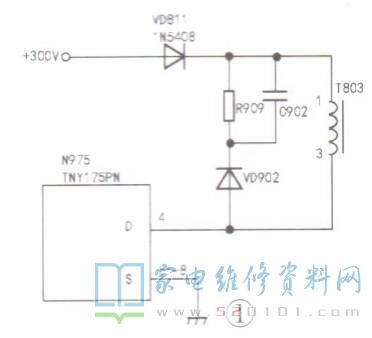

一台海信LED 42K01P液晶彩电，开机时机内“啪”一声响，随即三无。拆机目测，电源板(型号为RSAG7.820.4543/ROH)没有明显烧焦或元件爆炸现象。上电测量，整流块VB801输出的300V直流电压正常，副电.源输出电压为0V，判断副电源有故障。300V直流电通过VD811接副电源开关变压器T803的①-③绕组，如图1所示。
断电测量，T803的①、②脚通，但②、③脚不通。因T803的③脚与电源模块N975( TNY175PN)④脚连接，于是用M47万用表R x 1k挡测量N975的④脚对地电阻，均为300k，正常时应该为无穷大，估计N975击穿，大电流将T803的②-③绕组烧断。拆下T803检查，发现③脚连接焊接柱的漆包线已熔断。找来-段柔韧性好的金属丝，连接好T803的③脚的漆包线。拆下N975后检查其外围元件，未见异常。更换N975后试机，故障排除。
