海信TLM47V88PK液晶电视不开机的故障维修

摘要：

最近接修一台海信TLM47V88PK，故障表现为不开机。拆机检查电源板ST5V正常，将电源板单独通电强行开机，各电压输出正常，同时背光也正常点亮。接上主板测主板的on/off无输出，想到有时程序会出错，刷程

     最近接修一台海信TLM47V88PK，故障表现为不开机。拆机检查电源板ST5V正常，将电源板单独通电强行开机，各电压输出正常，同时背光也正常点亮。接上主板测主板的on/off无输出，想到有时程序会出错，刷程序后通电还是不开机，但约一分钟后居然开机了。后来多次试机有时能开机，但放几分钟时不时自动关机又开机，背光也因开关机而亮灭，同时PFC电压有抖动，PFC电感吱吱响，怀疑PFC取样有问题，拆下3个电阻测有两个电阻时有时无，在旧电路板上好不容易找到4只电阻拼成原阻值焊上，结果通电还是时不时自动开关机。看来问题还是在主板。测主板的on/off开机时有5V，自动关机时5V消失，将电源板on/off对ST5V接1K电阻，电源板各路输出正常，但仍时不时的开关机，将电源板与主板的on/off排线挑开一边，通电长时间试机不再关机，PFC稳定395V，PFC电感也安静了。经检测这样改动后除电源板一直有各组输出外，其他无影响，关机时也能关背光（有BL on）。因无此机主板电路图，用户又不愿花较多的钱换板，所以只能这样处理交付了。

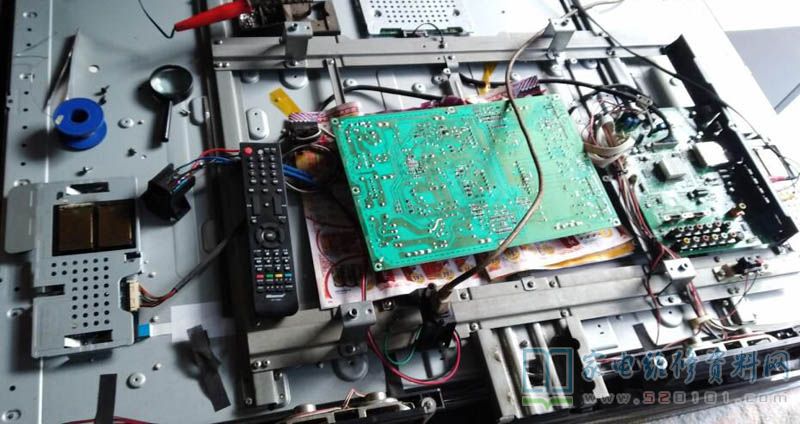

1、整机结构

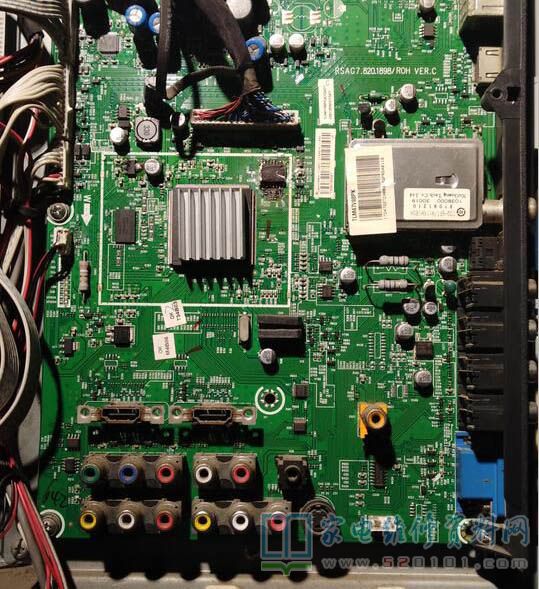

2、主板

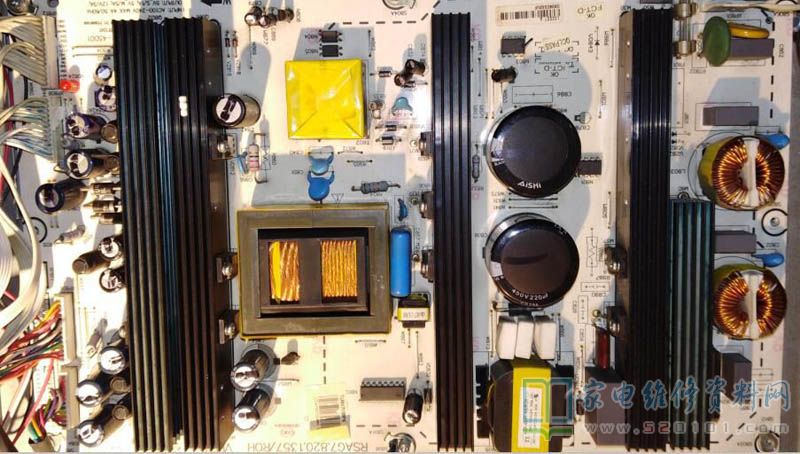

3、电源板

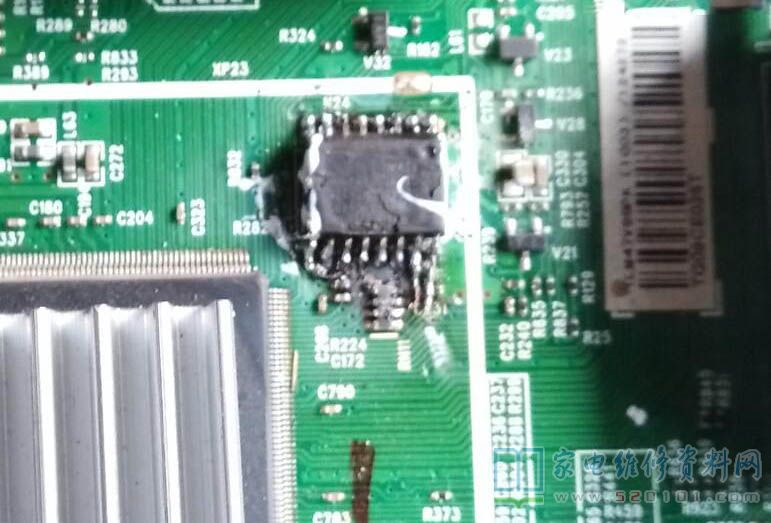

4、存储器电路板已拆坏

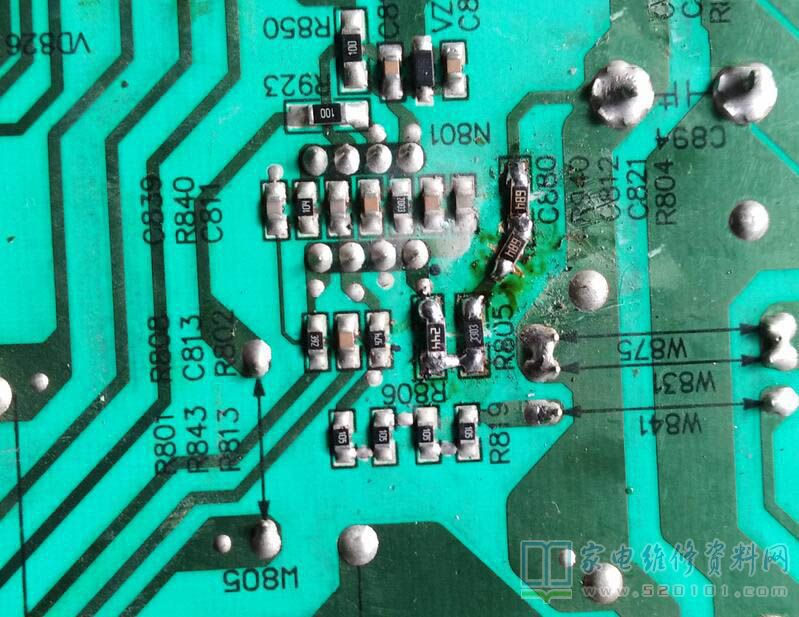

5、PFC取样电阻换掉

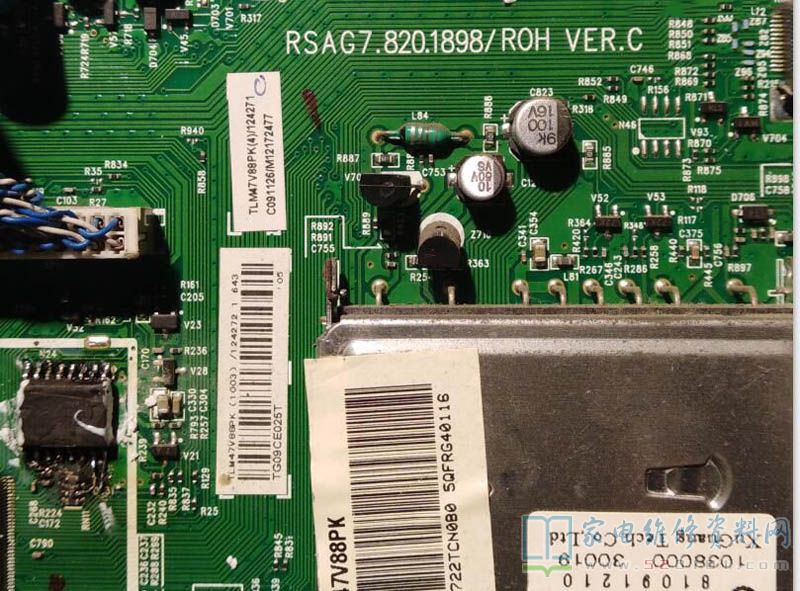

6、主板号

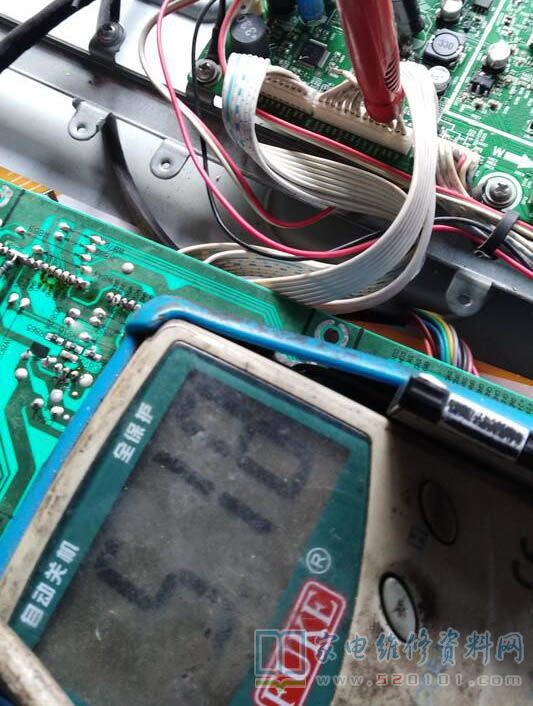

7、有时输出5V正常

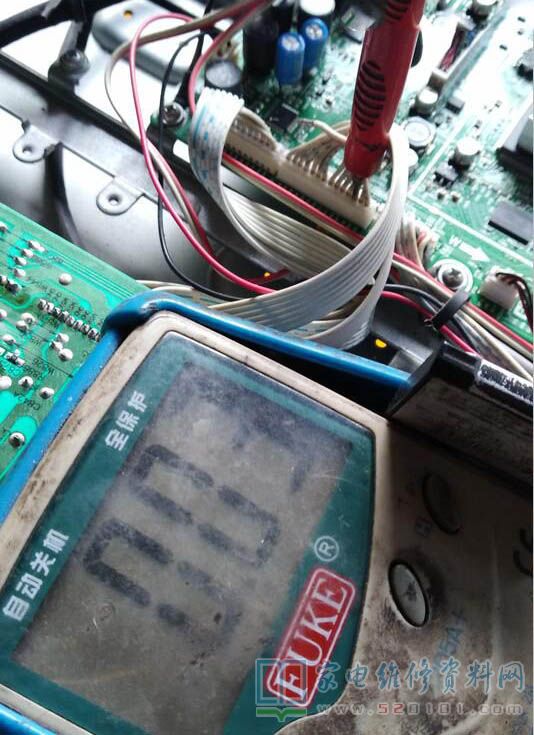

8、有时输出为0V

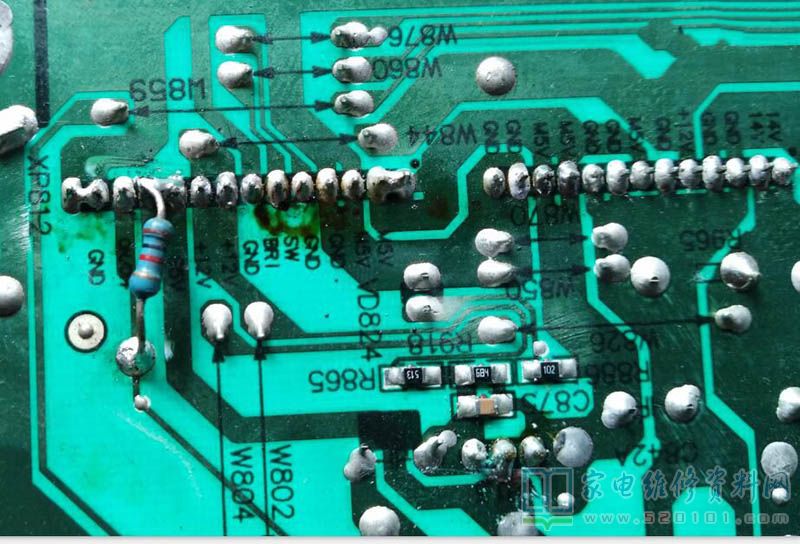

9、对5V接1K电阻
