最近接修一台海信LED55K5500US液晶电视，故障表现为开机后右半屏暗且轻微闪烁，颜色失真，首先测量屏幕的下边条VGH测点电压，是有的，而且20V很稳定。拆掉屏幕边框后，首先测量屏的右侧边耳COF（型号8698-C C560）各点电压，发现VGH电压丢失，该机VGH设计正常值为20V左右，实测右侧四个COF对应的VGH点电压，不稳定且从0V到负值跳变，断电测量，4个边耳COF的VGH各点，与逻辑板和屏幕下边条的VGH测点均不导通，但是边耳COF的VGH各点是导通的，于是断定是屏的下边条与右侧边耳COF的VGH连线断了，决定采用飞线方式修复。
飞线时为防止飞错导致故障扩大，在下边条与右边耳COF的VGH电压连线间串入了一个4.7K的电阻，上电测试时，边耳VGH已有稳定的16V电压，下边条的VGH仍然为20V且稳定，此时观察图像已基本正常了，于是可判断飞线位置正确，然后去掉4.7K电阻，将导线直连后上电试机，故障排除。

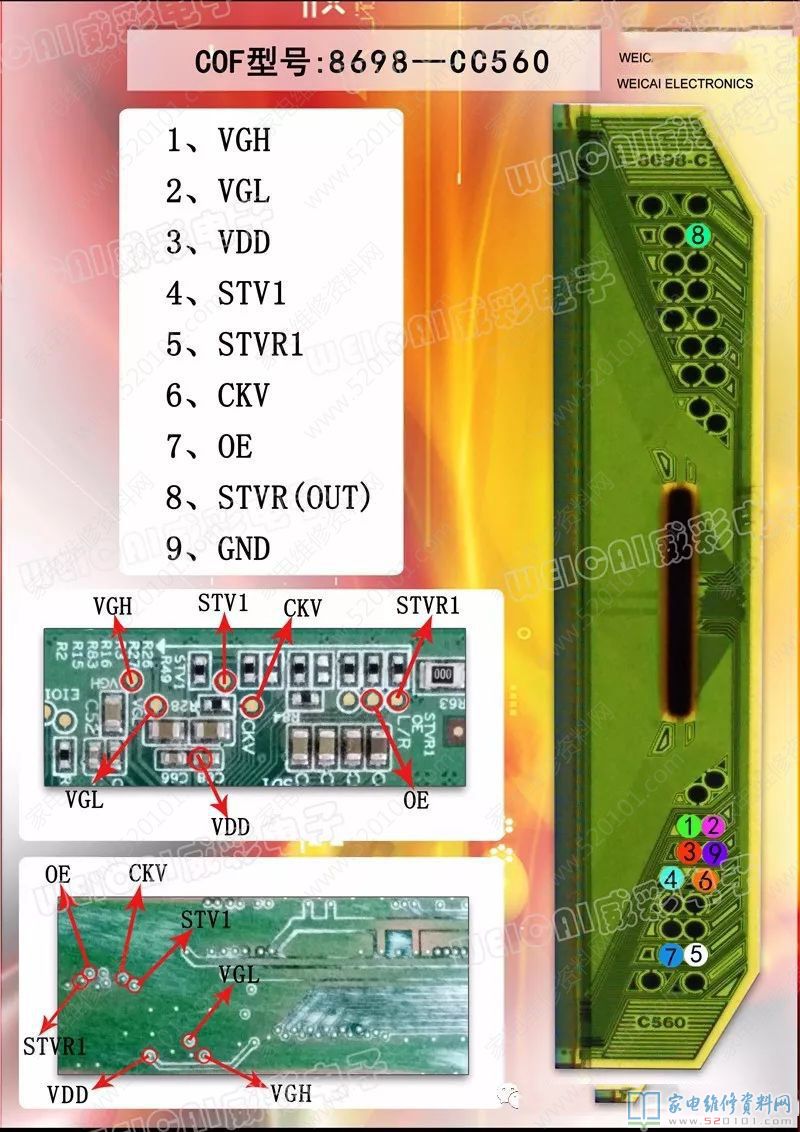

COF点位图

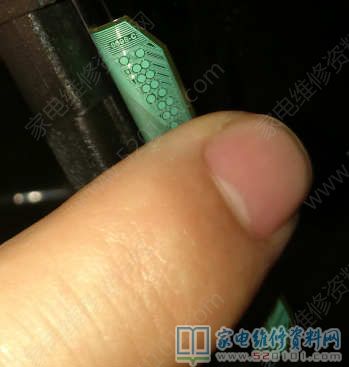

COF型号8698-C C560

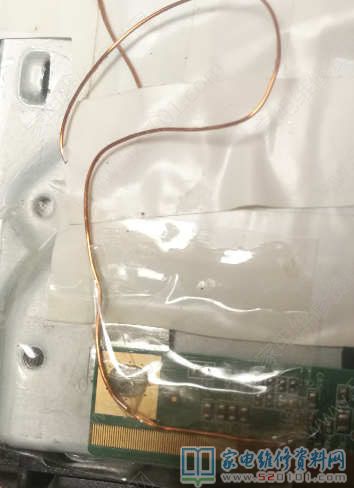

飞线效果图

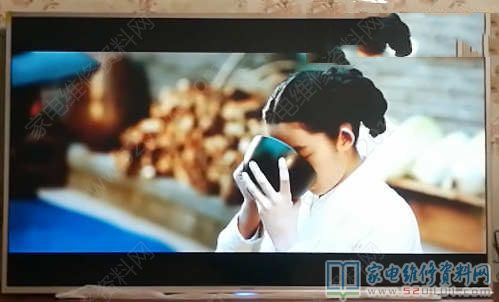

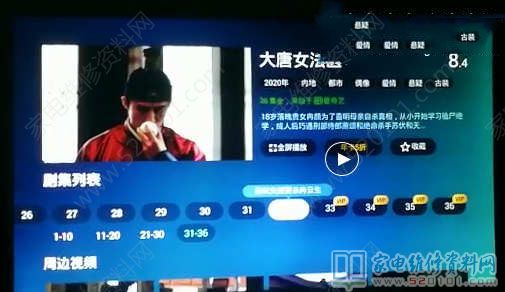

修复后效果
修复前效果
