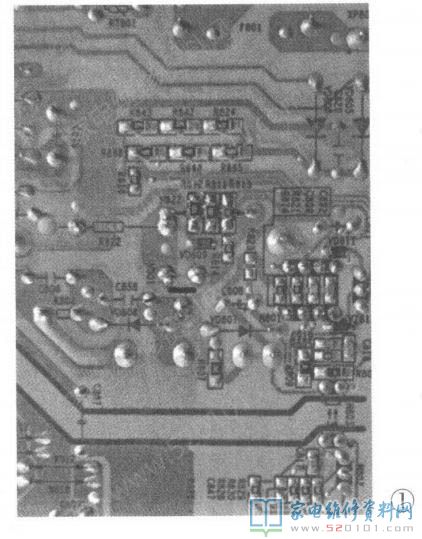

一台海信TLM24V68P型液晶电视，上电后指示灯不亮，不开机。拆开机壳，目测电源二合一板（板号为RSAG.820.2245/KOHVEK.B）元件无明显异常。在路检测，保险丝F801（4A/250V）正常，开关管V801（STK0765）击穿，电阻R822（0.47欧）、R811（47欧）、R812（75欧）、R815（680欧）开路，如图1所示。
将上述损坏的元件全部换新，单独给电源二合一板通电，测得主滤波电容C810（100uF/450V）两脚间电压为300V，次级整流滤波电路无12V电压输出。断电后先对CB1。放电，接着在路测量次级整流二极管VD812（HBR20150），其正反向电阻均正常，怀疑电源集成块N801（0132259AP）损坏。更换N801后试机，故障排除。
