用海信LED46K360J BOM1代换LED46K280J3D BOM1主板的过程

摘要：

最近接修一台海信LED46K280J3D BOM1液晶电视，主板型号RSAG7.820.5277/ROH，故障表现为不定时重启，有时在节目播放时直接出现开机画面，但声音一直正常。在排除电源问题的可能，对主板进行升

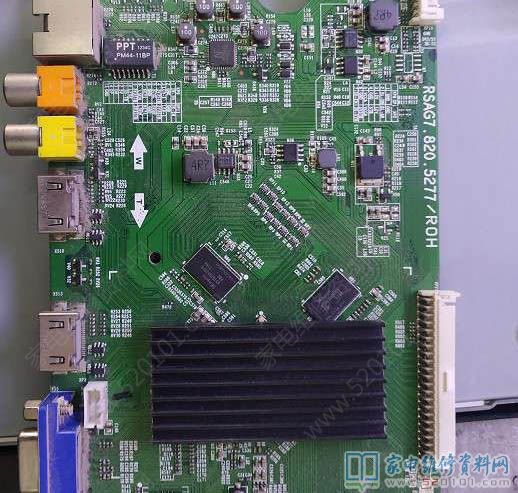

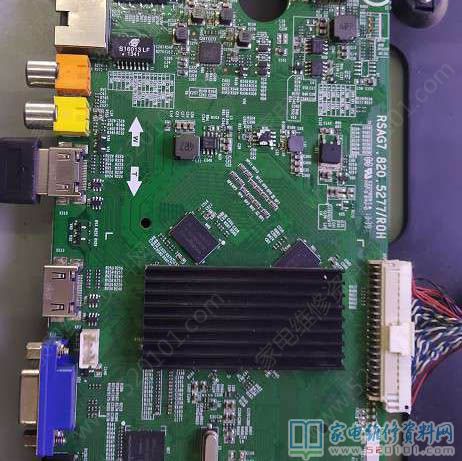

     最近接修一台海信LED46K280J3D BOM1液晶电视，主板型号RSAG7.820.5277/ROH，故障表现为不定时重启，有时在节目播放时直接出现开机画面，但声音一直正常。在排除电源问题的可能，对主板进行升级无效。考虑到板子存在不稳定性，决定更换。发现手头有一块海信LED46K360J BOM1，对比发现两板有着不同之处，想试着代用一下，最后取得成功，具体过程如下：
1、原机板电源接口为12针，有待机5V，换板是10针接口，直接供12V。把XP8XP1XP2座子下面用刀划开，以适应12针能插入。把XP2六脚5VSTB直接焊上，把L2断开。
2、屏接口也如此，划开右侧，以适应屏线插进去。此时试机发现花屏倒屏，升级原机程序图像正常。
3、接收头接口不同，原机接XP11 9针，换板接XP9 15线片插。

     从破板子上找个9针插排直接焊在XP9位，对于附近有好多元件位置不同，或有或无，没有进行改造，试机发现遥控和按键均可用， 不同的是开机时红蓝灯一起亮，显示粉色，待机红灯正常。
