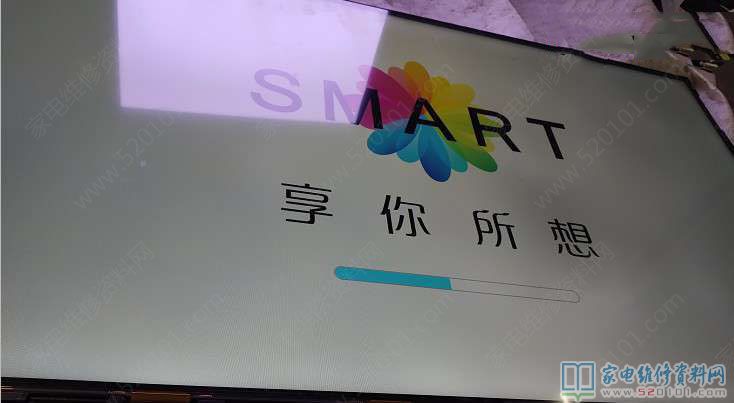

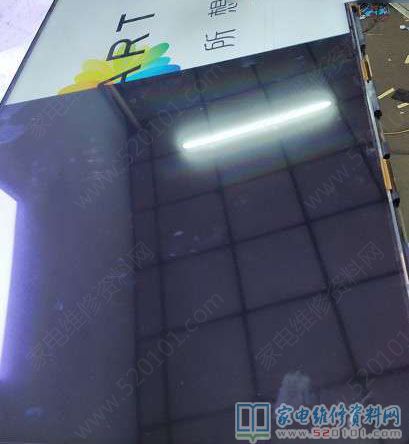

接修一台海信液晶电视，型号是LED48K20JD，采用的是5277板MT5505芯片，故障表现为开机灰屏，可听到开机音乐，检查发现逻辑板保险被别人换过，测量发现已烧断，屏供电12V正常，查逻辑板没有明显短路，找个保险换上，再测量上面几大电压，均在正常范围之内。此时不敢再接屏排线，怕再次烧保险。直接拆屏，量L和R边电容，发现R边16V供电对地。此时把L边接上，可以出正常半边图象。

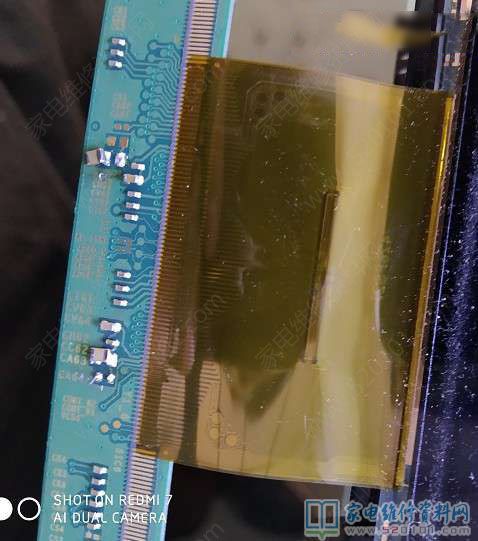

逐一断开R边三个模块相对应的六个电容，当断开如下图电容时，不再短路，考虑这么多电容并联，所以不必更换了。
接好R边排线，上电试机，恢复正常。
大量维修发现除了此屏，好多三星2K 4K大屏也有这种情况，但不一定会烧保险。碰到三星灰屏时，你是否也要拆开量一量呢，不要捡钱的活也放走。
