海信LED39K200J液晶电视背光故障维修

摘要：

最近接修一台海信LED39K200J液晶电视机，故障是有声音没图像，没图像对此机器实质就是背光不亮了。打开电视观察一番，此机器背光驱动电路（恒流源）用的是HAI7203，网上查了一下也没有找到相关去保护的资料，

      最近接修一台海信LED39K200J液晶电视机，故障是有声音没图像，没图像对此机器实质就是背光不亮了。打开电视观察一番，此机器背光驱动电路（恒流源）用的是HAI7203，网上查了一下也没有找到相关去保护的资料，只知道此机背光是8根灯条组成。目测灯条供电滤波电容是耐压50V的，所以可想而知灯条电压应该在50V一下。

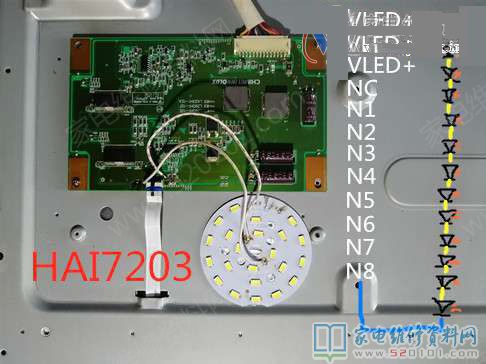

      通过估算已知电压和每只灯条的电流一般在200~300毫安，就用2只2瓦22欧姆的电阻串联，电阻一段接VLED+端点，再将电阻另一端点分别接N1到N8开机做试验。真是好事多磨，最后真是测试到最后一个N8端，背光总算是亮了。

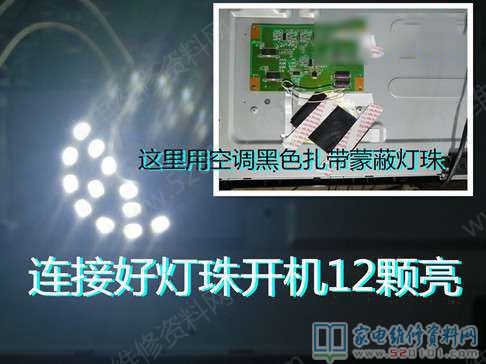

      测一下背光此时电压为42V，决定就在电视机背面接一个LED灯珠串。于是就拆了一个家用的LED灯改装，用了是12只灯珠串联点，对应接在VLED+和N8。再次开机背光长亮，故障现象基本解决。
      然后在加的灯板抹上导热胶，粘在铁壳上。亮点用黑色空调扎带盖住，开机背后看不到亮光，这电视就算是修好了。

      其实开屏有风险的，即使和客户说好修屏的概率为一半一半，弄不好屏碎双方都有损失，所以能不开屏最好。
