海信LED50K310X3D液晶指示灯亮但开机无反应的故障维修

摘要：

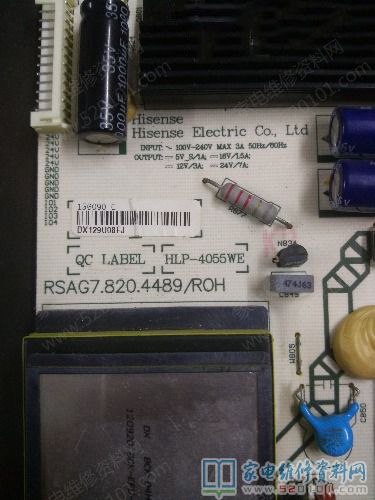

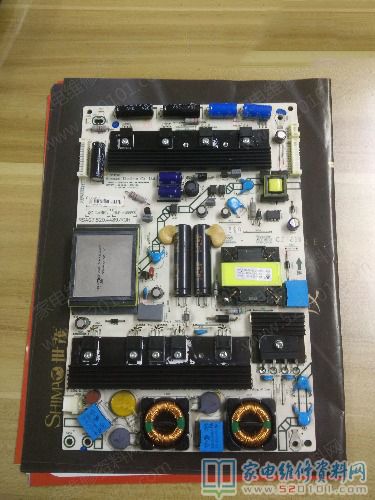

接修一台海信LED50K310X3D液晶电视，故障表现为指示灯呈蓝色状态，但开机无反应，拆机检查电源板，大量贴片元件烧坏，查下此电源板价格便宜，换板交付。闲暇之余，拿出来看下，准备修着练练手，在本网下载了海信LED5

接修一台海信LED50K310X3D液晶电视，故障表现为指示灯呈蓝色状态，但开机无反应，拆机检查电源板，大量贴片元件烧坏，查下此电源板价格便宜，换板交付。闲暇之余，拿出来看下，准备修着练练手，在本网下载了 海信LED50K310X3D电源板图纸，此类故障修复没有什么技术难度，要的只是细心。

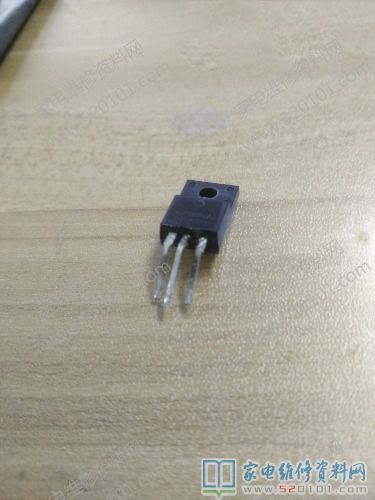

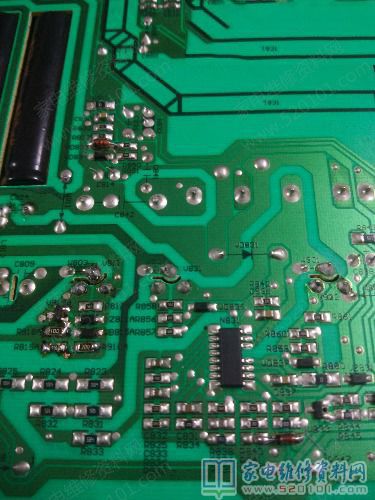

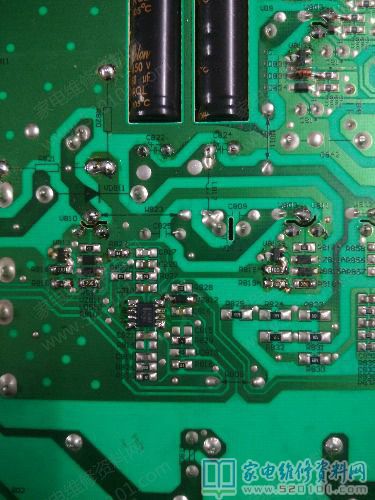

       检查判断为v811管脚打火，烧坏了PFC电路大量元件，功率校正IC1608B也短路了（图纸标示为NCP33262，我换的还是原机型号1608B），三支18V稳压管居然全好的，VD815，VD815A丝印为W1，查为0520肖基特，找不到配件，为了保险，就从本电源板上VD833，VD835（丝印W1）拆过来装上，缺位按图装上两支4148。V813 ，V813A丝印2F（2907三极管60V0.6A），R818，818A10欧，R819，819A47欧，R810，810A20欧，R822，330欧，有些阻值与图纸稍有出入，我都按原电路找旧件替换，看不清的参照图纸，保证在允许范围内，打火烧黑的10N60（测居然好的）用18N50换掉，连另一个好的也换成一样的，限流电阻R820，821烧坏换上2个0.22欧，至此全部损坏元件替换完毕，算下共有十六个之多，通电强制开机，各路输出（12V16V24V）完全达标，在12V端接个摩托车大灯灯泡，工作半小时温升正常，电源修复成功，试机一切正常。
