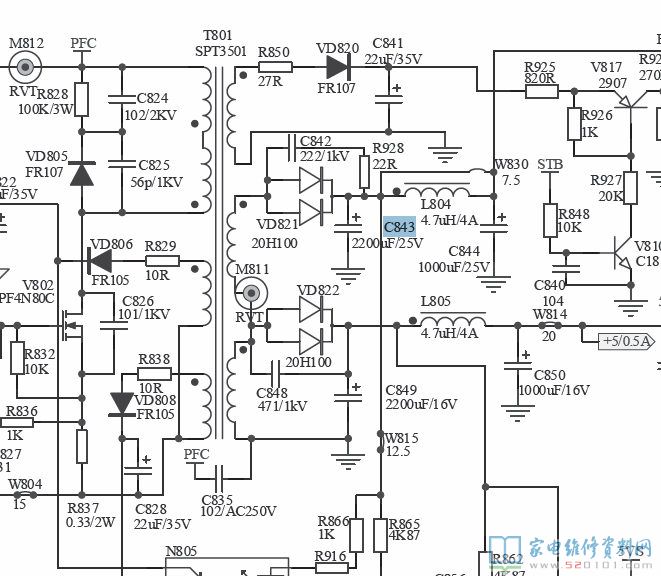

接修一台海信液晶电视，其型号是TLM26V68，故障表现为开机蓝色指示灯亮，屏幕黑屏，首先拆开后壳，看到是电源二合一板（板号：RSAG7.820.1646/ROH），同时发现12V滤波电容C843（2200μF/25V）怀孕，将C843用同型号的电容换新的以后通电试机，故障没有解决。再测开关变压器次级输出的5V、12V电压等一切正常，但发现主滤波电容C810 （100μF/450V）两端电压为300V，说明PFC电路此时未工作。于是检查pfc电路，发现贴片二极管VZ902 （NP）导通。将VZ902用同型号的换上后通电打开机器，故障解决。
