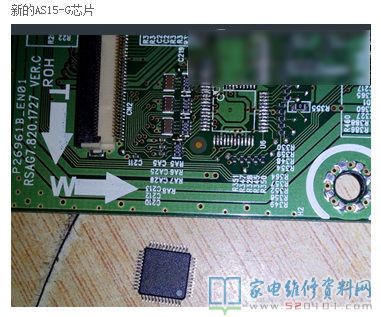

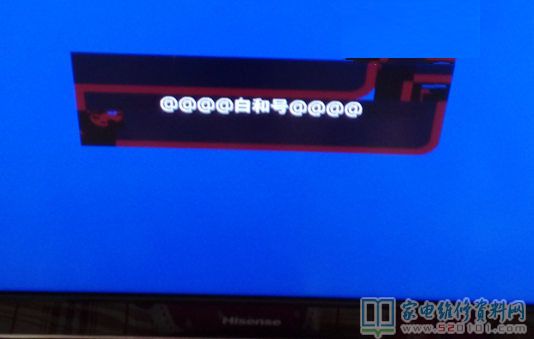

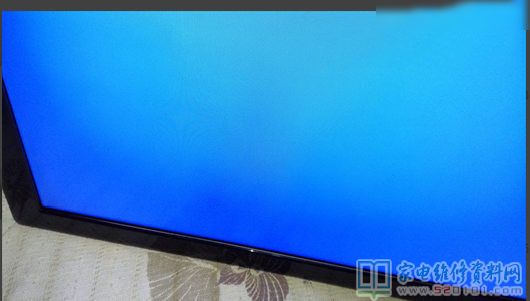

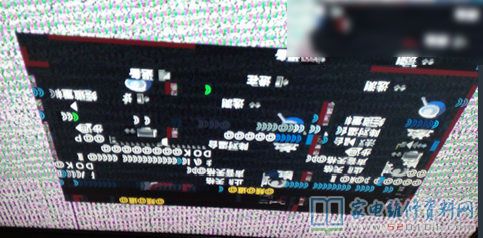

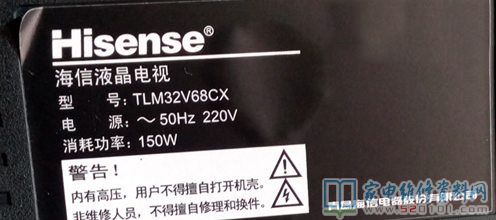

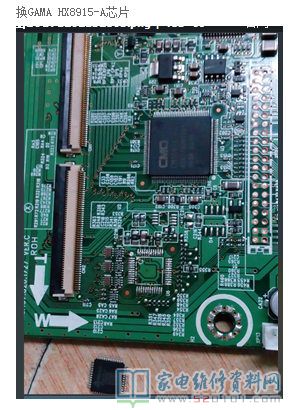

一台海信TLM32V68CX液晶电视，故障表现为菜单和图像花屏，乱码，图像有彩色竖线大面积干扰等，但是开关机正常，蓝屏正常。和同行朋友交流后，抽空又仔细的检查了一下主板的部分，后来发现确实是，DDR SDRAM内存部分的问题，但并不是内存颗粒损坏造成的故障，而是周边的电阻损坏造成的故障，影响了DDR的数据交换和地址控制等造成的数据混乱形成的故障。开始的时候，曾经怀疑过逻辑板的HX8915-A伽马电压校正芯片损坏或不良，后来用AS15-G新件代换后，故障依旧。
1，图像出现雨点状，线状干扰。
2，图像出现，局部，或是大面积马赛克，花屏现象。3，图像出现乱码，或是不同区域出现两幅或多幅相同图像，显示错乱。
4，图像显示正常，或花屏并同时伴随机器有刺耳尖叫声，异响
5，图像出现花屏，并伴随机器有卡死，死机现象，遥控按键均失灵。
6，整机开机慢，自动关机等也可能由DDR附近引起。
一般来说因为数据线不通引起的花屏一般表现为局部花屏，或干扰一般可以看清整幅画面，有时字符显示还是正常的，只是图像花屏。但地址线不通往往伴随大面积的花屏或干扰，一般很难看清整幅画面。控制线和供电有故障一般来说也会导致严重花屏，甚至死机，不开机。由于现在很多机器内部软件具有电子狗功能，当我们的机器运行程序跑飞，机器还会发生自动关机故障，此时我们可以用热风枪对DDR加热，若是故障较快就出现了，一般即为DDR附近虚焊或是过孔不良。同时由于开机主解码需要把FLASH内的程序载入DDR运行，若DDR故障机器也可能开不了机，但仅限于供电，参考电压，以及控制线附近的故障能导致不开机，地址线，数据线附近的问题一般不会导致！），
其中的这两段话的描述很详细，使我基本上确定了DDR SDRAM故障的部分和种类，（一般来说因为数据线不通引起的花屏一般表现为局部花屏，或干扰一般可以看清整幅画面，有时字符显示还是正常的，只是图像花屏。但地址线不通往往伴随大面积的花屏或干扰，一般很难看清整幅画面；这是一个 一线技师 的博客文章中提到的）。

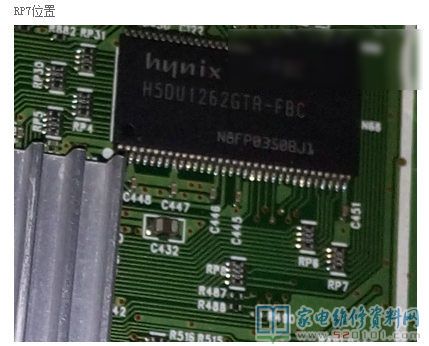

于是在有了相关文献的参考后，又根据自己机器的实际故障现象进行有针对性的仔细检查，最终查到了，标号为RP7的标号220的22欧姆电阻的排阻，4个电阻中的一个变值（标号22欧姆的电阻，实际测量600-800欧姆之间，严重时候超过2K电阻，电阻值不固定），4个电阻坏了一个，造成的地址线缺少一根A7，A0-A11，DDR的12根地址线少了一个，所以出现了乱码，重影，花屏，干扰线等故障，经过检查其他的排阻，没有发现与标号阻值不符的情况，基本正常。

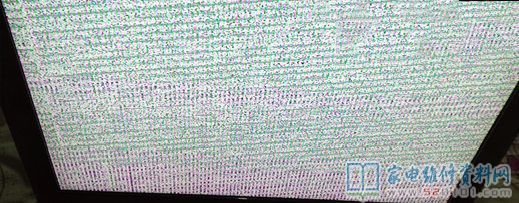

既然故障已经确定，用白光936焊台,温度在230-250，拆下RP7，拆下来检测后，发现阻值又都正常了，仔细检查时发现是排阻引脚，在用拖焊方式拆排阻时，由于元件太小引脚太密连焊了，用镊子固定元件去除连焊时，镊子用力过大结果把元件夹飞了，找了半天没找到，把主板上面的PR7引脚清理干净后，把主板又装了回去，上电试机，看看没了PR7的影响，是否能开机，结果发现能开关机，蓝屏正常，就是图像和菜单全部都没了，全是干扰线，乱码和花屏都没有了，这下问题又严重了，一下少了4根地址线，能开机还算有得救。
在断电后，拆下主板，开始寻找一样的22欧姆的排阻，最后找到不少，但是都不能随便拆换，本着大事化小，小事化了的原则，最后在伽马校正芯片的部分找到一个同样的排阻，GM13，GM14电压所连接的排阻只有两个电阻，另外两个是被GND线短接的，只用了两个，估计是好的。 按照预先想好的方案，是把伽马引脚GM13，GM14部分的排阻与DDR 的RP7排阻互换，将坏的一端接地，好的3个有两个给GM13、GM14使用，这样就不用另外新买电阻了，结果事与愿违，最不想发生的事情，还是发生了，芝麻粒排阻RP7蹦飞了，后来用伽马校正部分的RA5排阻代换RP7，空出RA5，等以后找到同型号排阻再装回去。

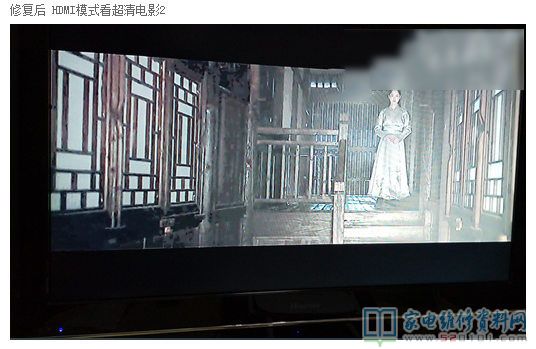

再把RP7用好的22欧姆排阻代换后，装回主板试机，此时久违的画面和图像终于出现了，菜单和图像恢复了正常状态不在花屏和乱码了。机器暂时修复一半，经过试机，发现在TV的雪花图像下，会有不定时的块状或条状模糊校正干扰，但不影响菜单正常显示，出菜单后，校正块也会不定时的出现，只是在菜单后面的图像上，不影响系统菜单的显示，除了TV模式下无信号的雪花图像有此现象，其他的模式下均无此现象，AV,HDMI,VGA,U盘模式都正常，图像和菜单也正常，在TV模式的干扰块，估计就是GAMA校正电路的RA5缺失，GM13、GM14外接电阻RA5缺失后，GM13，GM14脚不能与滤波电容CA5连接，GAMA电压滤波不良造成的，干扰块只是不定时的出现，之后立刻消失，不影响收看其他的模式，目前已在可接受的范围内。 RA5已代换RP7,原RP7弹飞丢失了。 试机一切正常。
