海信TLM42V88GP液晶电视无图像的故障维修

摘要：

近期接修一台海信TLM42V88GP液晶电视，据用户描述刚开始有光无图像有声音，后来就不开机了。亲自用遥控按电源看电视指示灯也有反应确实是不开机，于是拆机检测。通电测5V供电正常，再按遥控电源键准备检测电源板STB

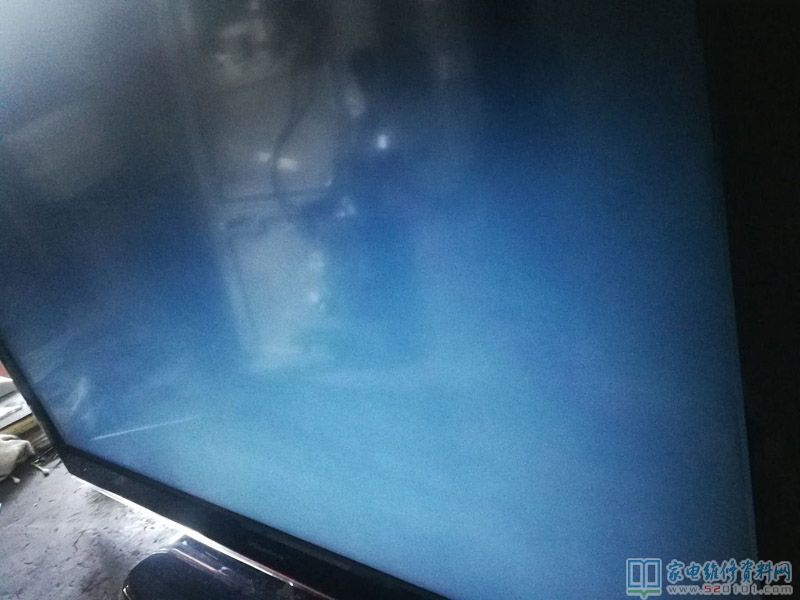

   近期接修一台海信TLM42V88GP液晶电视，据用户描述刚开始有光无图像有声音，后来就不开机了。亲自用遥控按电源看电视指示灯也有反应确实是不开机，于是拆机检测。通电测5V供电正常，再按遥控电源键准备检测电源板STB控制电压时背光竟然亮了！好了？  但看电视屏幕却没有图像（故障现象如下图所示）。

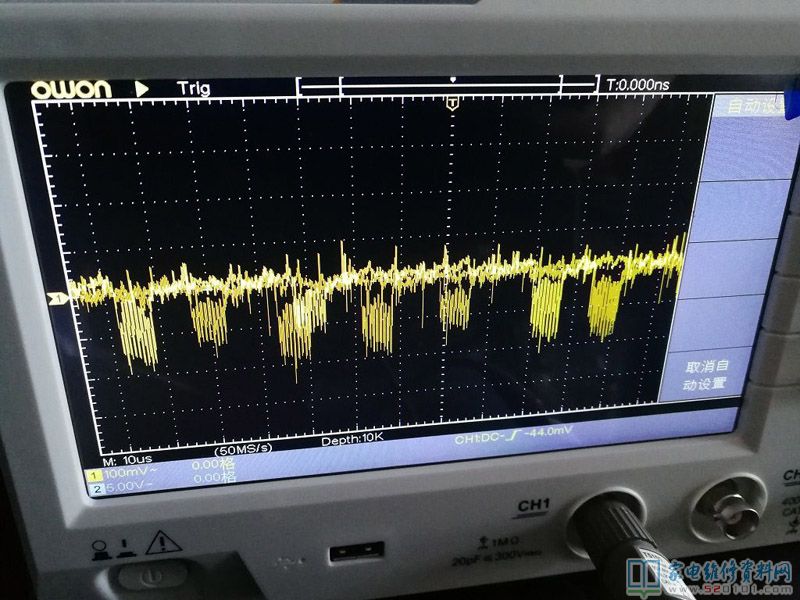

        查主板已给逻辑板供电12V，主板上其它电压也无发现异常，由于刚开始用遥控没有打开电视所以怀疑主板有问题，后把示波器用上也无找到故障原件。

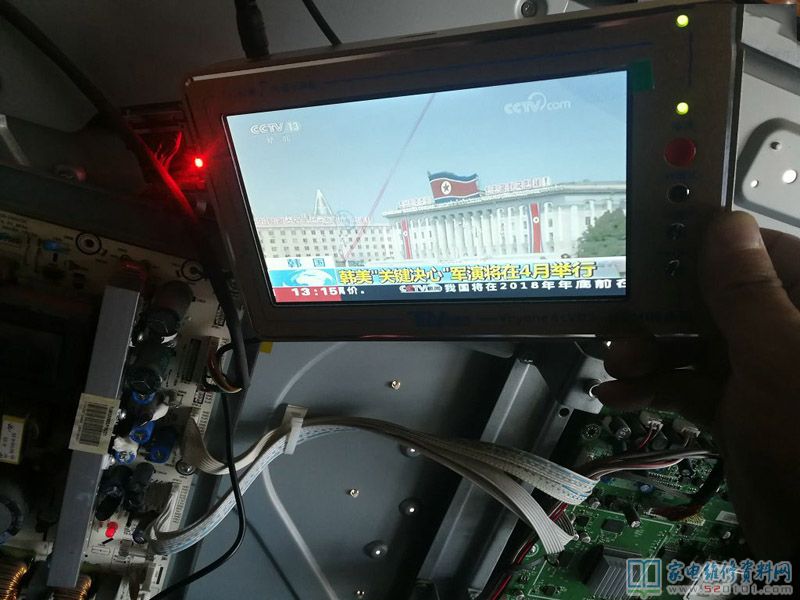

判断错了？只好继续上“神器”。拿出七代主板测试工具测主板图像完全正常。
        遥控不开机又是怎么回事呢？后发现此机待机和开机时指示灯都是红色，并且待机时指示灯慢慢变暗再亮一直循环，当初还以为遥控有了反应。遥控接收头也不是和指示灯在一起（指示灯在中间，接收头在侧面），接收头上也有灰尘所以导致误判！
        既然主板正常那问题就在逻辑板和屏了，拆下逻辑板上铁罩检查逻辑板12V电路上保险已经开路，12V电路已经对地严重短路。看12V电路上有不少原件准备再“烧机”试下，只可惜自己用电源板做的土炮维修电源功率太小，接12V电路上电压都调不起！看来要买维修电源了。

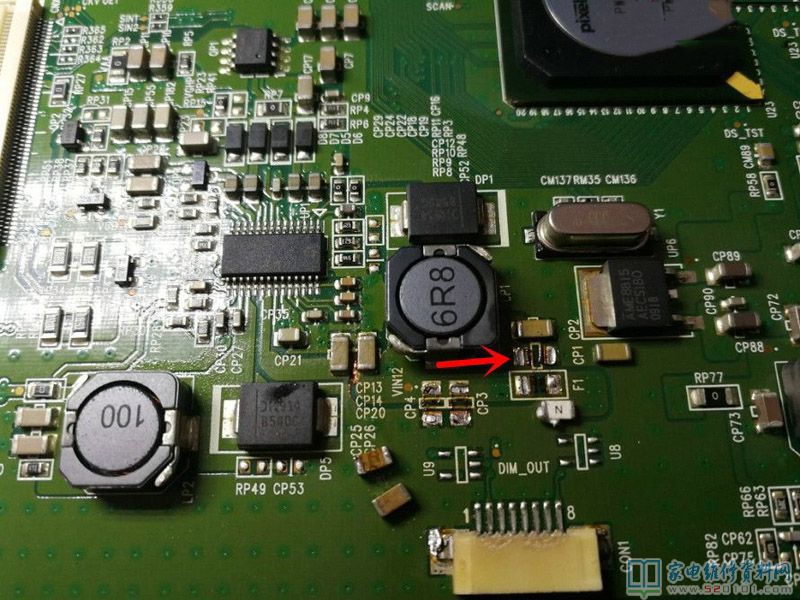

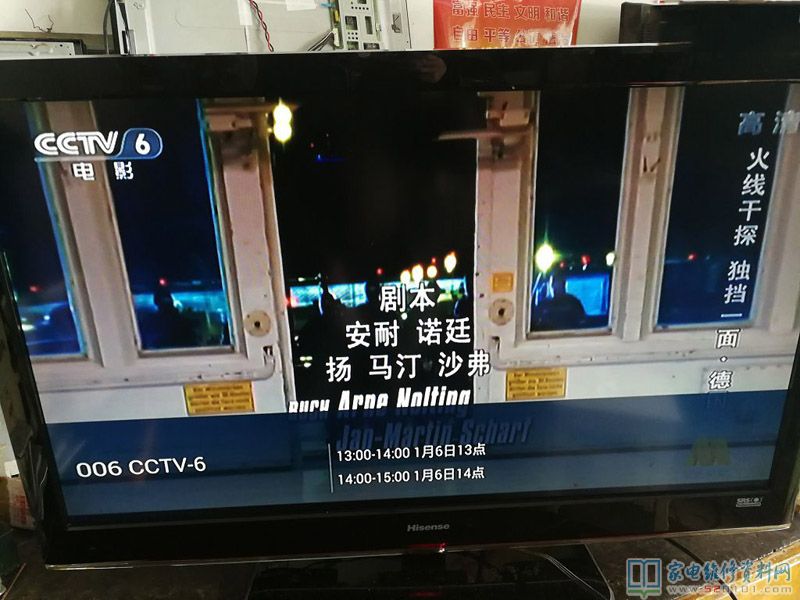

        断开12V到芯片的一路供电，又拆下CP3和CP4贴片电容12V还是短路，当拆下CP1贴片电容时12V已不再短路，测此电容已完全击穿。CP1和CP2电容一样，又拆下CP2电容测量容量为22UF，找只贴片电容装上并恢复电路电视修复。
