海信TLM42V76P液晶电视开机后立马黑屏的故障检修

摘要：

接修一台海信TLM42V76P液晶电视，此机器的主板型号是RSAG7.820.2220，故障表现是通电后，指示灯蓝灯亮，出现开机画面和开机音乐，马上黑屏同时声音也没有。蓝灯还是长亮。重新断电再上电，有时有一两分

       接修一台海信TLM42V76P 液晶电视，此机器的主板型号是RSAG7.820.2220，故障表现是通电后，指示灯蓝灯亮，出现开机画面和开机音乐，马上黑屏同时声音也没有。蓝灯还是长亮。重新断电再上电，有时有一两分钟的图像后又黑屏。在黑屏时，指示灯一直为蓝灯（此机待机时为红灯。开机为蓝灯）。测电源12V ,5V ,S5V，PFC 380V.POWER.3.2V，BL_ON 这时没有电压。

       为了判断是否为电源板或背光方面的问题。断开主板，强行开机，并给背光控制信号5V高电平。这时背光一直亮，说时背光和电源板没有问题。问题在主板上。主板上的DC-DC电源都检测为正常，数据重写，都没有解决这个问题。

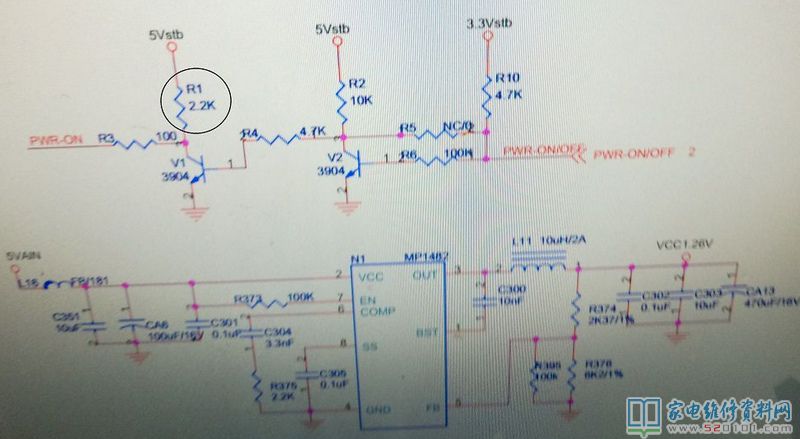

        在测主板到电源板的开机信号时，在多次测量时，发现在开机后，到黑屏时这个电压有跳变(但黑屏后，这个开机电压又正常，电源输出的电压都正常）。最后找到图纸，在开机电控制电路上有一个R1 2.2k的电阻开路。换上电阻后，此机修复。

更详细的图纸，请下载参阅：海信TLM42V76P系列液晶（2220板）主板电路原理图
