海信LED32K1800液晶电视更换背光灯过程

摘要：

接修一台客户送来的海信LED32K1800液晶电视，客户称无图像，面板灯是亮的，按遥控开关机指示灯有变化，有开机音乐声，用手电筒对液晶屏观察有海信标示，初步判断背光灯没亮，直接开盖直奔背光电路，没想到拆开

       接修一台客户送来的海信LED32K1800液晶电视，客户称无图像，面板灯是亮的，按遥控开关机指示灯有变化，有开机音乐声，用手电筒对液晶屏观察有海信标示，初步判断背光灯没亮，直接开盖直奔背光电路，没想到拆开后却是6662版的三合一板，测得背光灯插头处有125V电压，说明背光电路没问题，只能开屏了，上次因开一台47寸的康佳电视失败导致屏破裂，得不尝失，这次小心翼翼更换成功。

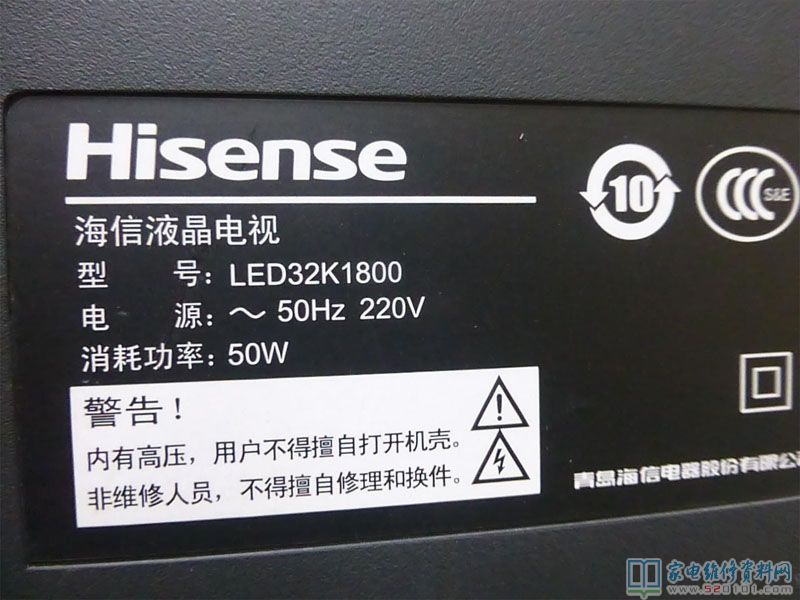

机器背部铭牌

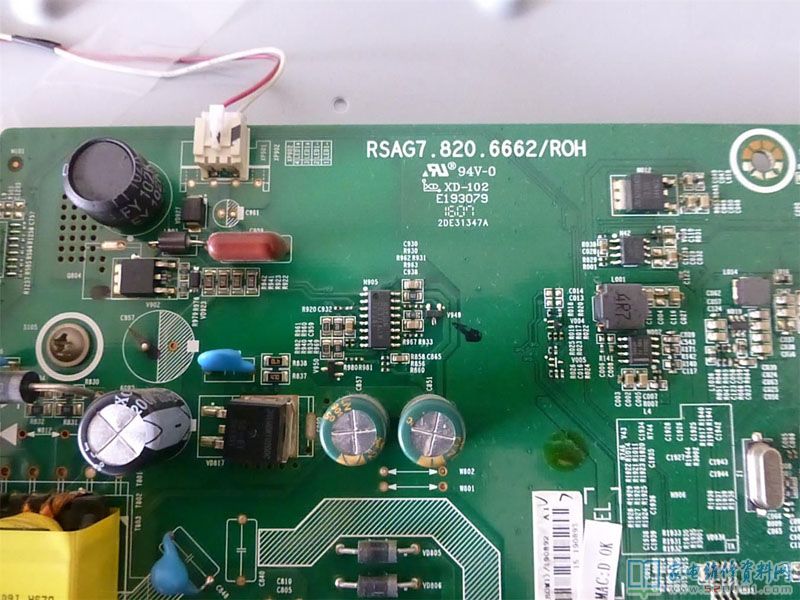

主板是三合一板6662版的

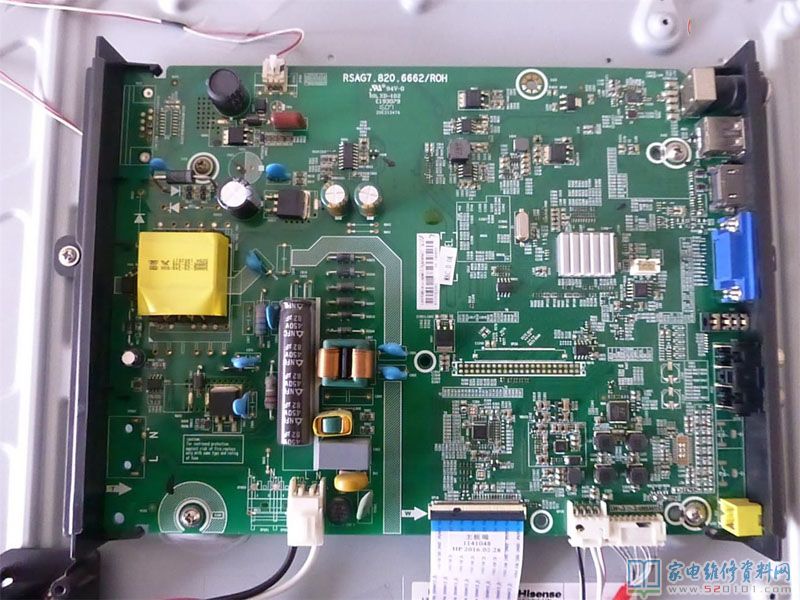

主板全貌如下图所示

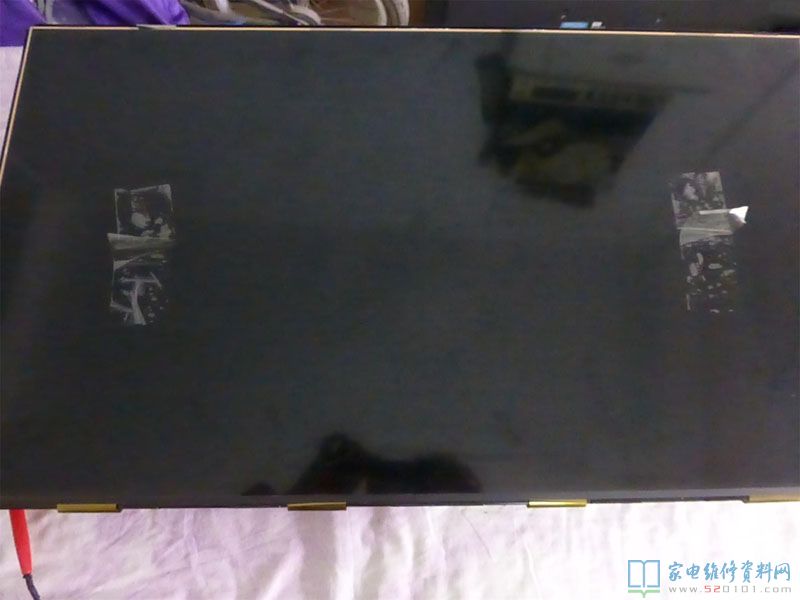

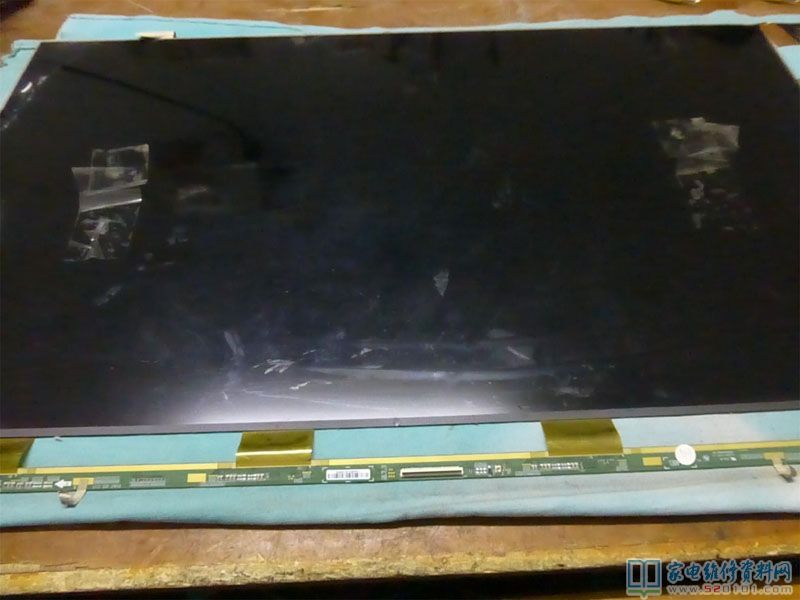

小心翼翼使用胶带搬运脆弱的屏

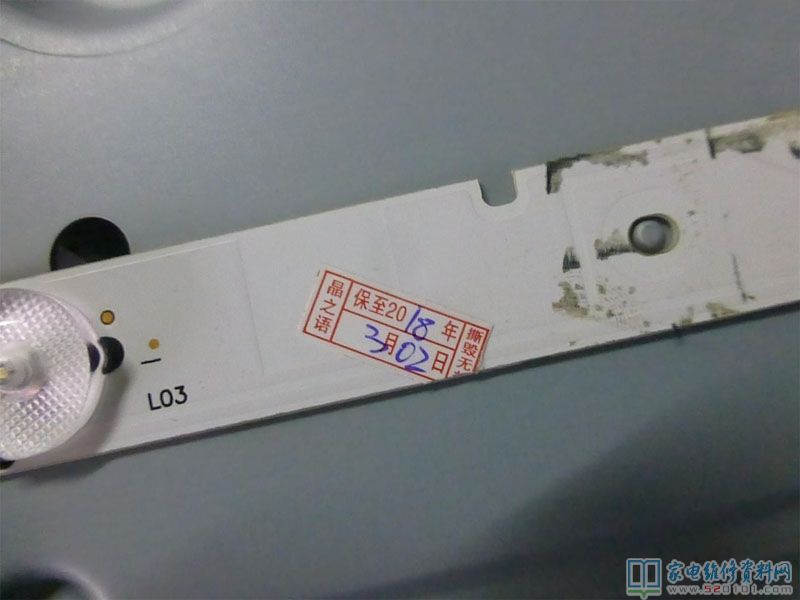

网店购买的原装拆机件全套

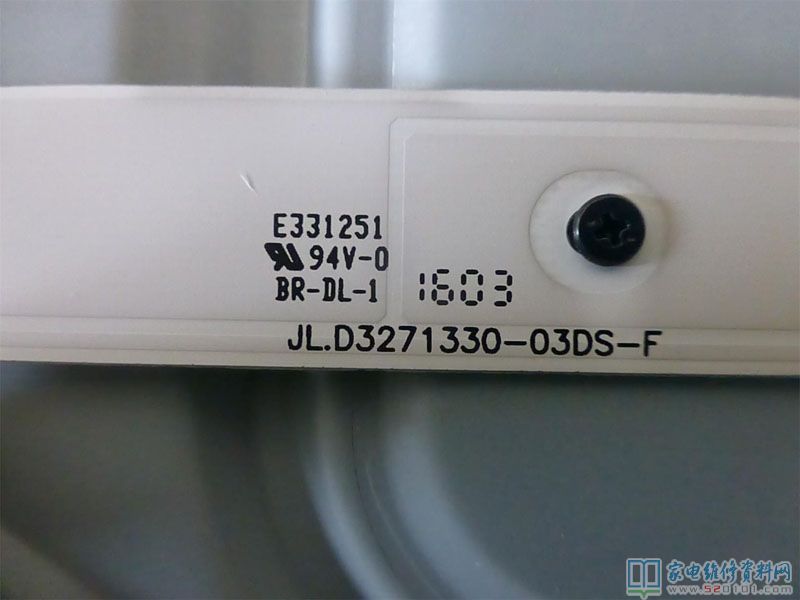

灯条型号，实测三条串联后的电压在65V左右

复原中

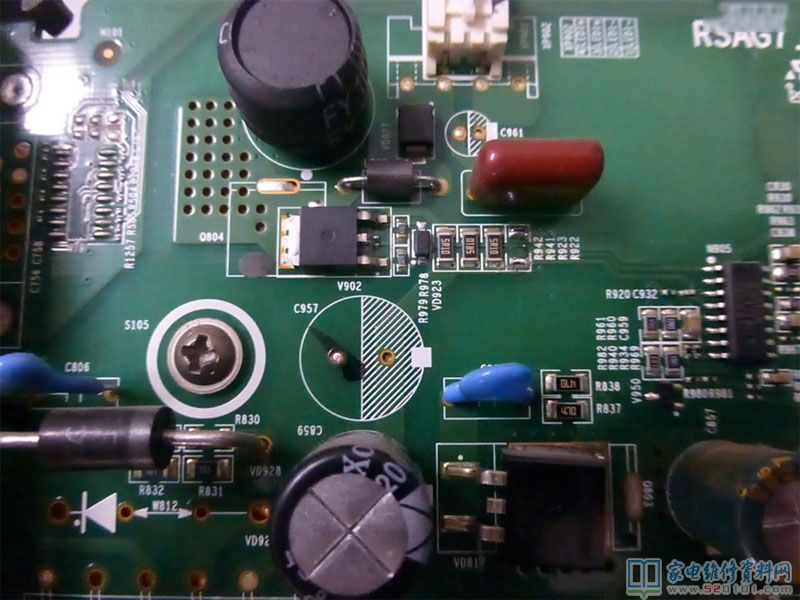

为避免再次烧灯珠将恒流电路中的电阻拆掉了一个，实测拆掉后灯条两端电压降为60V左右

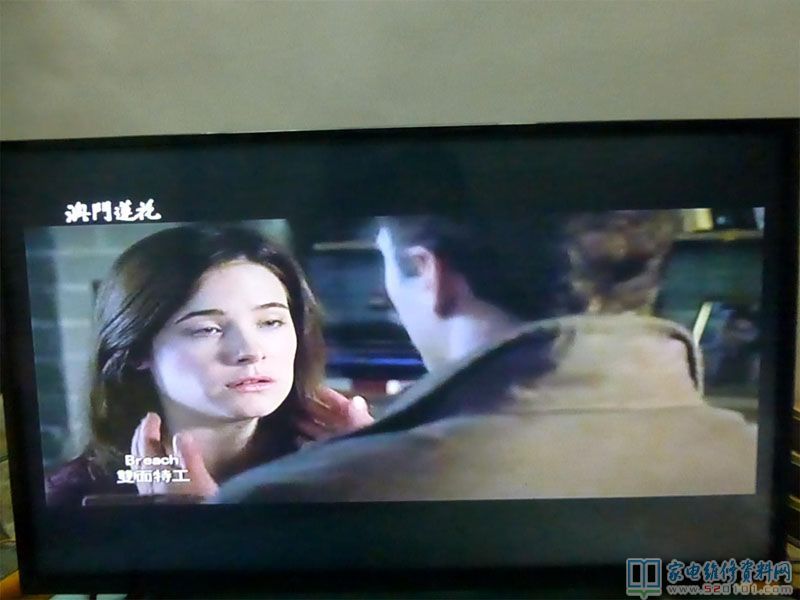

对比了一下，亮度变化不大，完美修复试机老化过程中

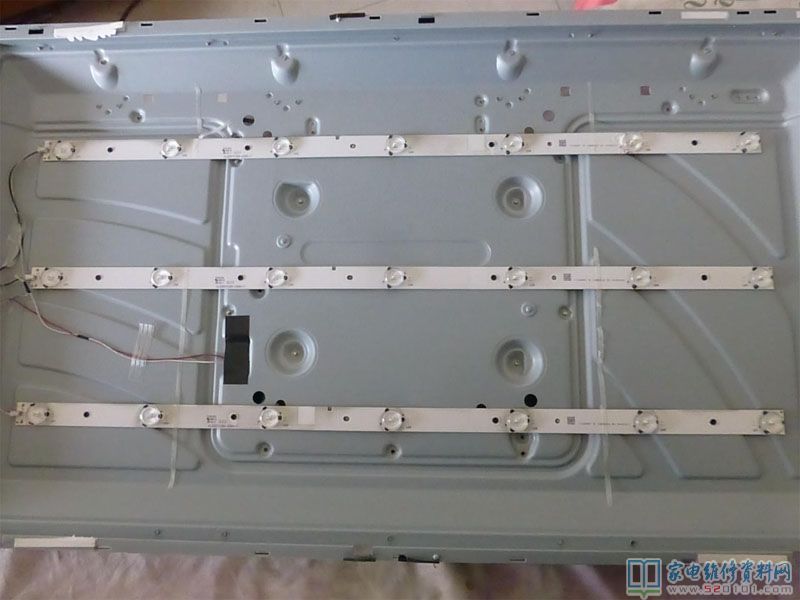

拆开后灯条的全貌，实测只有一个灯珠开路，三条串联的，坏一个全部阵亡，得全部换掉才保险

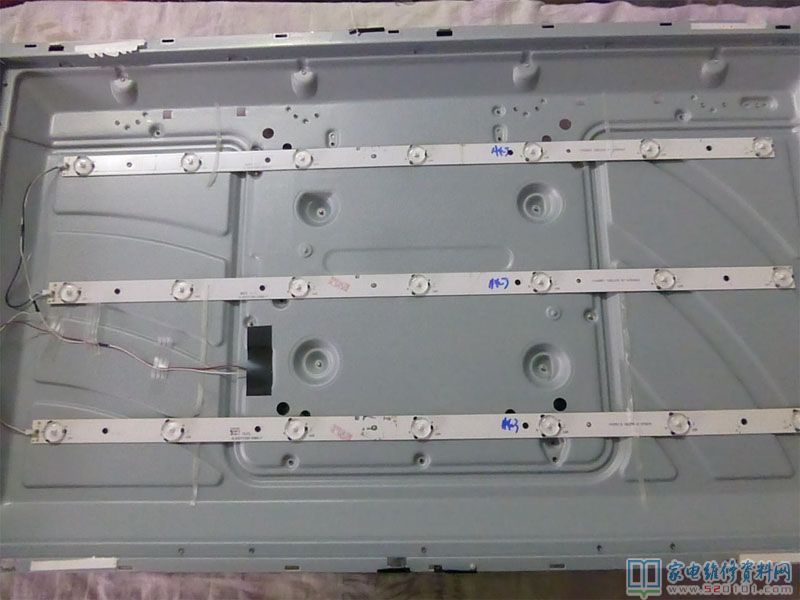

代换后的全貌
