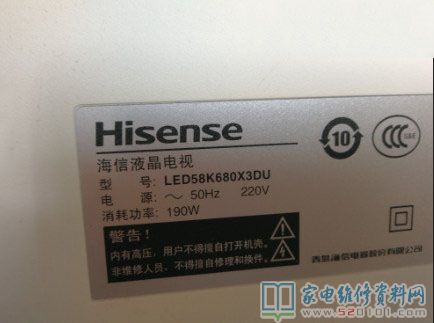

海信LED58K680X3DU液晶电视通电不开机故障维修

摘要：

接修一用户送来的海信液晶电视LED58K680X3DU，故障表现为电源指示灯亮，不开机。打开后盖，目测有维修过的迹象（相关电容被动过），询问得知这机器刚修不久（售后）。检查电源板，12V正常。开机有开机指令，但

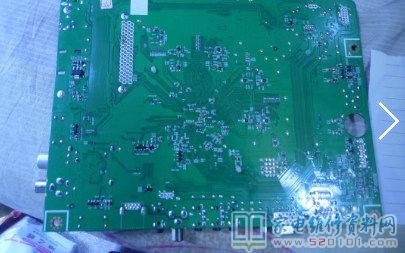

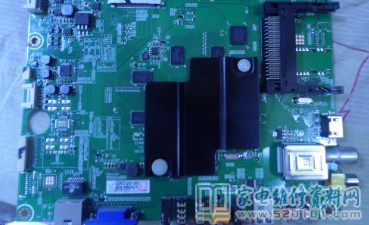

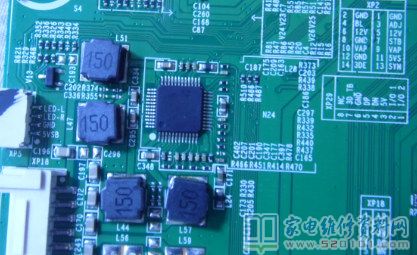

       接修一用户送来的海信液晶电视LED58K680X3DU，故障表现为电源指示灯亮，不开机。打开后盖，目测有维修过的迹象（相关电容被动过），询问得知这机器刚修不久（售后）。检查电源板，12V正常。开机有开机指令，但是电源24V只有3V左右，16V为0V ，怀疑电源板不正常。测试电源24V，16V输出对地电阻，24V没有明显异常，16V短路。断开16V（主板相关连线）电源板无明显短路，开机12V，24V，正常16V有18V（空载）应该正常，此时背光亮起。看来问题在主板上。16V应该是伴音供电电源，检查伴音功放TAS5711外形没有明显异常，但是16V负载明显短路，想学学大家使用烧机法，但是手头没有稳压可调电源，于是使用12V/5A电源适配器，可是一接上电源，电源就保护了。无法烧机。

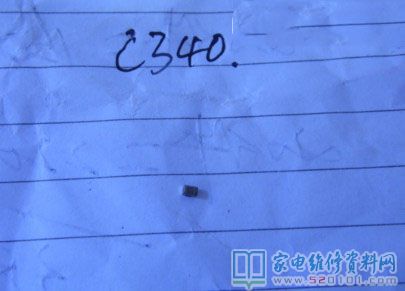

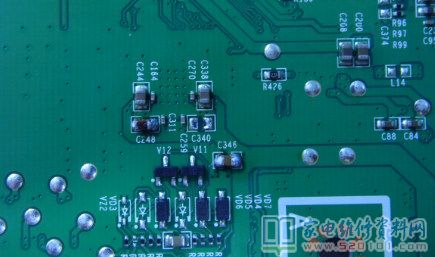

       但是看看电路结构，此路不过就几个滤波电容，和伴音功放。于是一一拆卸电容。当拆到C340时，电路板16V，相对电阻由几欧，变到K。看来就是这电容的问题，测试该电容已明显的短路。更换掉之后，试机修复成功。
