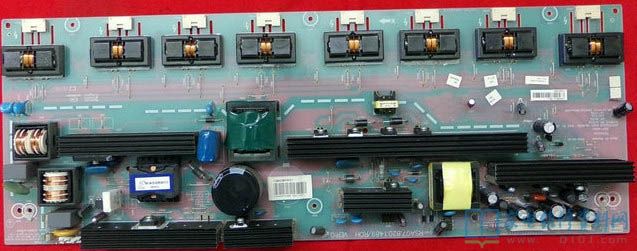

近日帮朋友检修一台海信TLM4236P电视机，故障现象为开机后图声正常，出图10几秒后黑屏，但有伴音。拆开机器检查黑屏后背光不亮，查5V、14V，14V各组电压正常。此机使用电源板为RSAG7.820.1489，该板背光控制芯片N901（Z9938）3脚为定时器设定脚，该脚通过外接的阻容元器件(R955、C950)的值设定一个定时时间，供内部停机和保护电路采用。将N901（Z9938）3脚接地后开机背光亮，迅速关机后，发现N901（Z9938）发热异常，应该是背光电路个别元件存在软击穿过流保护。查背光电路逆变电路各电阻、电容、二极管均正常，在线分别用万用表测逆变变压器，发现T914输入端2－3绕组电阻值与其余各组变压器的2－3绕组阻值不相同，T914的2－3绕组阻值偏小，存在匝间短路现象，找马哥淘一只换后，装机通电试机3小时图声正常，至此修好。
