海信TLM37V68 （5）液晶彩电采用的电源板编号为RSAG7. 820. 1731，编号简称1731，该电源板将电源电路和高压板电路合二为一，主要由PFC电路、开关电源和背光灯驱动电路三大部分组成。PFC电路主要由集成 块MC33262及其外围电路组成；开关电源主要由集成块OB2269CA及其外围电路组成；背光灯驱动电路主要由集成块OZ9938及其外围电路组成。
一、电源电路工作原理

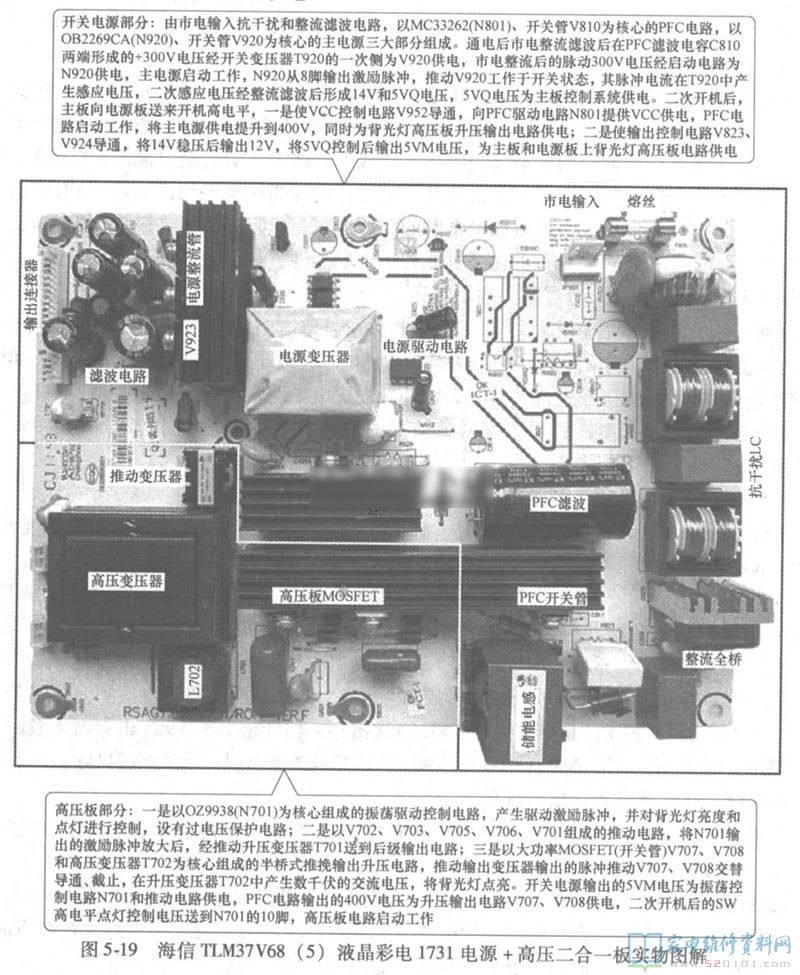

海信TLM37 V68 （5）液晶彩电1731电源＋高压二合一板实物图解如图5-19所示。它由开关电源和背光灯高压板两部分组成，其中开关电源由市电输入抗干扰和整流滤波电路、PFC电路和主电源三大部分组成。
1、PFC电路
PFC电路如图5-20所示。
它以驱动控制集成电路NPC33262 （N810）、开关管V810、储能电感L811为核心组成，将整流滤波后的市电校正后提升到400V为主开关电源和电源板上的高压板升压输出电路供电。
（1）、MC33262简介

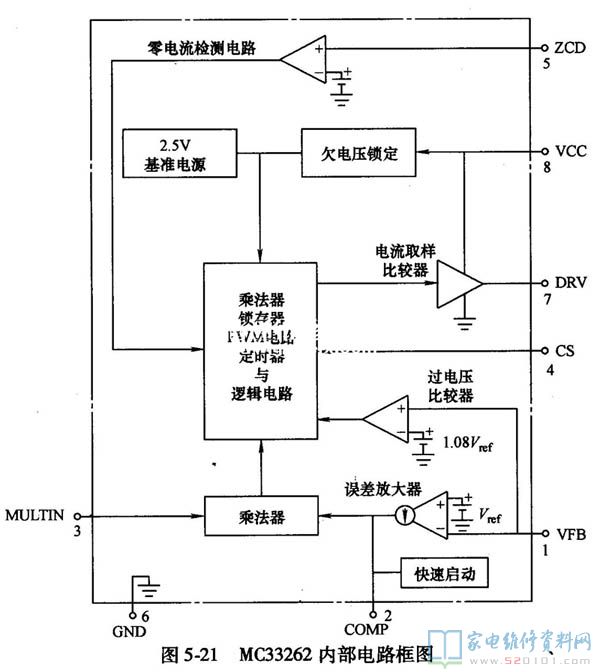

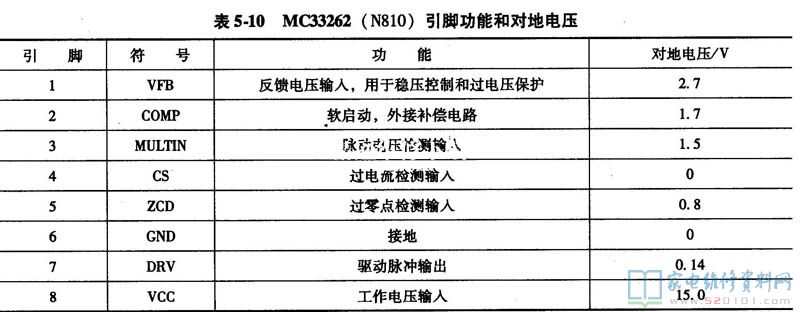

MC33262是PFC电路专用集成控制芯片，工作在临界模式，采用升压电路方式工作，其内部电路框图如图5-21所示；引脚功能和对地电压见表5-10。
（2）、启动工作过程
通电后，市电经过抗干扰电路滤除干扰脉冲后，再经全桥电路VB801、C807整流滤波后，产生100Hz的脉动300V电压，经储能电感L811送到PFC开关管V810的漏极。
PFC电路工作在CRM（临界导通模式），MC33262的5脚是零电流检测输入端，接在L811的二次侧，检测L811工作时的电感电流，当VCC电压加到MC33262的8脚，且5脚检测到L811电感电流为OA时，MC33262的5脚电压降为 0V，将内部的RS触发器置“1”7脚输出高电平，使V810导通。300V电压经过PFC储能变压器的一次侧、V810的漏一源极、R825到地，此时 电能储存于L811币。当L811上的电感电流增大到一定值时，7脚输出低电平，V810截止。此时，储存在L811中的能量通过VD812向C810充 电，使C810上电压在原300V电压的基础上再叠加上充电电压，获得约400V的直流PFC电压。
N810的2脚外接的低通滤波器电路，起软启动作用，改变此电路的时间常数，可以改变稳压控制的反应速度及稳定度。
L811上的2-5绕组是N810的过零检测取样绕组，过零取样信号加到N810的5脚ZCD端，控制开关管V801工作在临界断续导通模式，从而减少开关电路的开关损耗，提高了电路的可靠性。
N810的3脚是市电整流滤波后100Hz波形取样输入端。对于工作在临界导通模式的PFC电路，其控制芯片需要一个输入电压的基准波形来调整其工作频率，如果3脚没有波形输入，PFC电路就无法工作。
VD811为开机浪涌电流保护二极管。在PFC电路开始工作的瞬间，供电电流可以首先通过VD811对C810进行充电，从而使流过T832的电流大大减 小，产生的自感电动势也就小了很多，消除了开机瞬间可能出现的大电流，对滤波电容和开关管进行了有效的保护。电路正常工作后，由于VD811正极电压为 300V，而负极电压为380V、VD811呈反偏截止状态，对电路工作没有影响。
（3）、稳压控制电路
MC33262的1脚通过分压电阻K829、R830、K828、R827、R826接在PFC电压输出端，1脚电压经MC33262内部放大后，与由3 脚输入的电压分压值在乘法器中相乘，乘法器输出的电压再与由4脚输入的V810反馈龟流进行比较，产生控制信号控制：脚输出脉冲占空比，从而通过调整 V810的导通时间，稳定PFC输出电压。
（4）、保护电路
N810的4脚是过电流保护检测输入端，当负载电流过大时，4脚外接的取样电阻R825上的电压降上升。该电压经R822送入N810，在芯片内部和闭值电压进行比较，如果高于阈值，N810就会停止工作，7脚PFC激励信号不再输出。
2、主电源电路

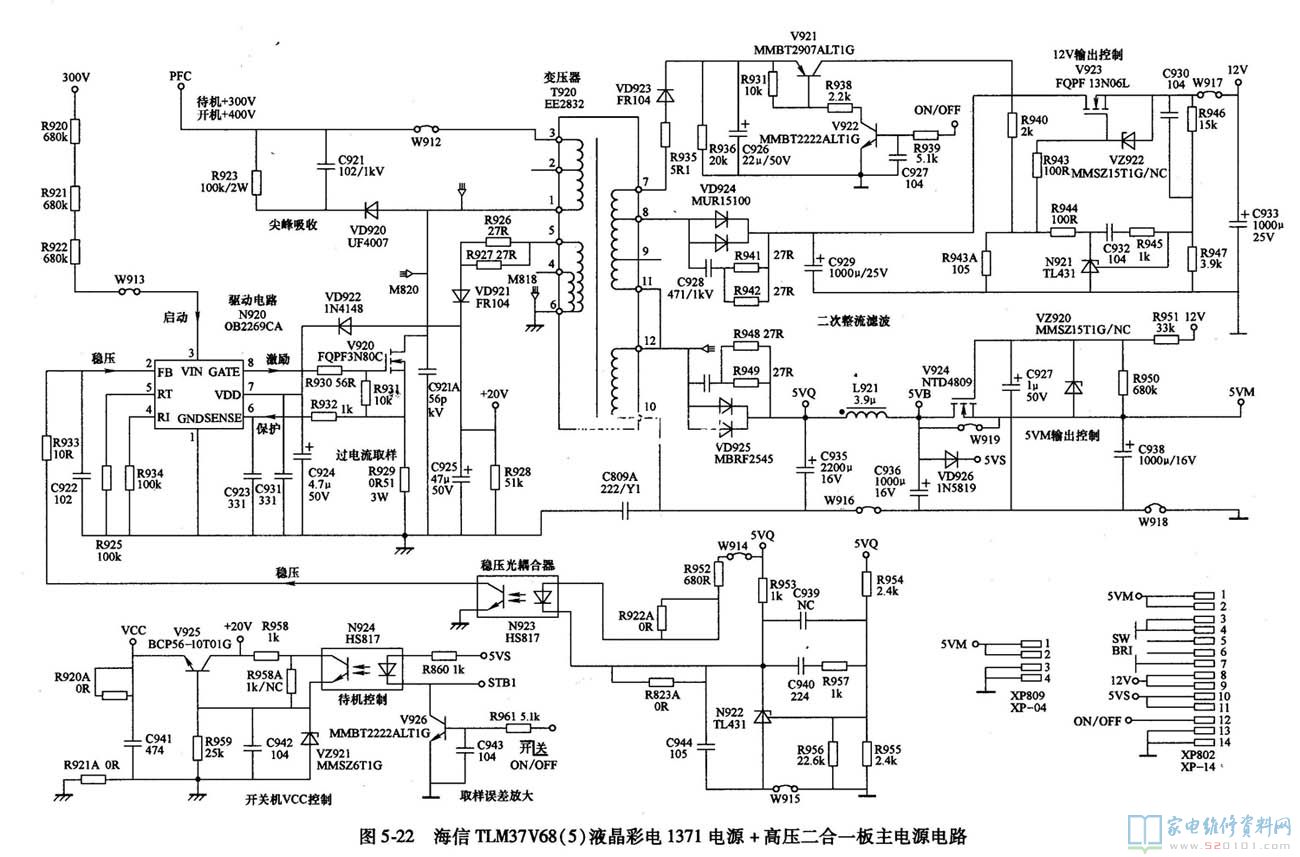

海信TLM37 V68 （5）液晶彩电1731电源＋高压二合一板主电源电路如图5-22所示。它以集成电路OB2269CA （N920）、开关管V920、开关变压器，20为核心组成。待机时产生14V、5VB电压，5VB电压为主板控制系统供电；开机时将14V、5VB电压 控制后输出＋2V和5VM电压，为主板和电源板上的高压板电路供电。
（1）、OB2269 CA简介

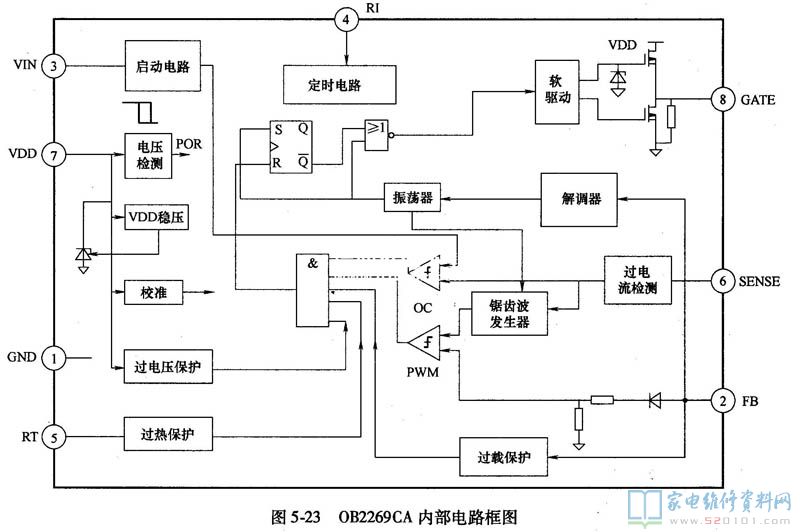

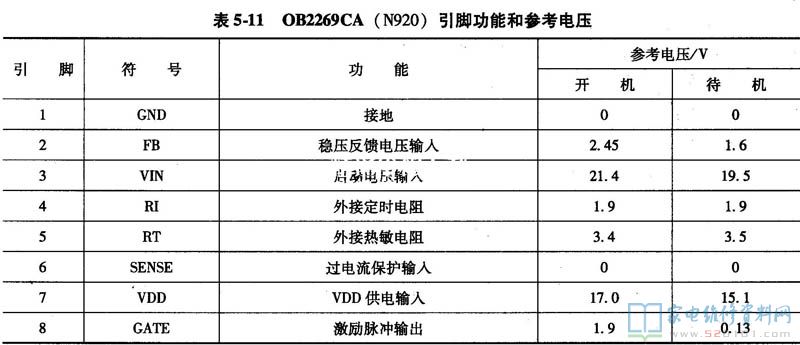

OB2269CA是开关电源驱动控制集成电路，其内部电路框图如图5-23所示；和参考电压见表5-11。
（3）、启动工作过程
电源开关接通后，交流220V整流滤波电路输出脉动300V电压经PFC电路在PFC滤波电容C810两端形成＋300V直流电压，经T920的一次 3-1绕组加到V920的漏极，整流滤波后的脉动300V电压经启动电阻R920～R922加到OB2269 CA的3脚，再通过内部的电流源给7脚上的外接电容C924充电，当C924上充得的电压达到启动电压值时（典型值为16.5V），OB2269CA内部 振荡电路开始振荡，产生的振荡脉冲信号经内部相关电路处理后，从8脚输出PWM开关脉冲加到V920的栅极，使V920进入开关状态，在T920中形成变 化的磁场，然后通过互感作用在7920的二次侧产生感应脉冲电压。
OB2269 CA的4脚为频率设定脚，更改4脚外接电阻可以更改OB2269CA的振荡频率；5脚为软启动脚。
（3）、整流滤波输出电路
T920热地端的5脚输出的脉冲信号经由VD921、C925组成的整流滤波电路后，得到的20V电压分为三路：一路经VD922加到OB2269 CA的7脚，作为OB2269 CA稳定工作的工
作电压；第二路输往V925的集电极，作为V925的输入电压；第三路经R958加到N924次级，作为N924的工作电压。
T920冷地端的7脚输出的脉冲信号经VD923、C926整流滤波后，得到的直流电压加到开关机输出控制电路V921的发射极，作为V921的工作电 压。T920的8脚输出的脉冲信号经VD924、C929整流滤波后，得到的直流电压加到V923的漏极，作为V923的输入电压。
T920的12脚输出的脉冲信号经VD925、C935、L921、C936整流滤波后，得到5VQ、5VB电压作为电视机待机时的工作电压，为主板控制系统供电。
（4）、稳压控制电路
稳压控制电路由取样电阻R954、R957、R955、R956、误差放大器N922、光耦合器N923等组成，通过对OB2269CA的2脚反馈电压进行控制，达到控制内部振荡脉宽，稳定输出电压的目的。
（5）、开关机控制电路
开关机控制电路分为两部分：一是由V926、光耦合器N924和晶体管V925组成的VCC控制电路，开机时为PFC电路N810提供VCC供电，PFC 电路启动工作，将主电源和高压板的供电提升到380V;待机时切断VCC供电，PFC电路停止工作，主电源和高压板的供电降低为300V。二是由 V926、V921、V923、V924组成的12V和5VM电压控制电路，开机时输出12V和5VM电压，为主板等负载电路供电；待机时切断12V和 5VM电压，主板电路停止工作，进入待机状态。
（6）、保护电路
OB2269 CA的6脚为电流反馈脚，“当负载过大时，流经V920的漏一源极、电阻R929上后电流增大，当在R929上产生的电压降大于0. 86V时，8脚PWM脉冲信号的脉宽将限制输出，导致2脚反馈电压上升，当这种现象持续80ms后，芯片将进入过载保护（OLP）状态，8脚停止PWM脉冲信号输出。
OB2269CA的7脚为供电脚，正常工作典型值为16.5V。当此脚电压高于或等于23. 5V时，内置的过压保护（OVP）电路起控，8脚停止输出PWM脉冲信号。当7脚电压低于11V时，内置的欠压保护（UVLO）电路起控，8脚停止输出 PWM脉冲信号；8脚内部有灌流驱动电路，同时装有18V钳位二极管，防止栅极驱动电压过高。
二、电源电路故障维修
海信TLM37 V68 （5）液晶彩电1731电源＋高压二合一板发生故障，主要引发开机三无、黑屏幕故障，可通过观察待机指示灯是否点亮，测量关键点电压，解除保护的方法进行维修。
本机电源板可以从电视机上摘下独立维修，维修时拔掉输出连接器XP802和XP809、将XP802的12脚ON/OFF端与10, 11脚5VS端相连接，模拟ON/OFF高电平开机电压，电源板处于开机状态，正常时各路电压均有输出。在维修不是带负载能力差的故障时，本电源可以空载 维修。
1、待机指示灯不亮
（1）熔丝熔断
测量熔丝F801是否熔断，如果已经熔断，说明开关电源存在严重短路故障，主要对以下电路进行检测：一是检测市电输入抗干扰电路电容及整流滤波 VB801、C807是否击穿漏电。二是检查主电源开关管V920是否击穿，如果击穿，进一步检查T920的1-3绕组并接尖峰吸收元器件VD920、 R923、C921；检查N920的2脚外部稳压控制电路N923、N922（TL431 L）是否发生开路故障，造成输出电压过高损坏V920，检查N920的6脚外部过电流检测电路R929是否连带损坏。三是检查PFC电路开关管V810是 否击穿，如果击穿，检查N810的1脚外部稳压电路和4脚外部过电流保护电路。
（2）熔丝未断
如果测量熔丝F801未断，但指示灯不亮，测量主电源无电压输出，主要是开关电源电路未工作，主要对以下电路进行检测：一是测量V920的漏极有无待机状 态300V、开机状态380V电压。无300V电压，检查市电整流滤波电路。二是测量N920的3脚有无20V启动电压，N920的7脚有无＋17V的 VCC直流电压。3脚无启动电压，检查3脚外部的R920、R921、R922; 7脚无VCC电压，检查7脚外部的二次供电电路VD922、VD921、C925、R926//R927等。三是测量N920的8脚有无PWM驱动脉冲输 出，有驱动脉冲输出，检查N920的8脚外部R930、V920、R929；无PWM驱动脉冲输出，检查N920外部元器件，外部元器件正常，更换 N920。
2、待机指示灯亮
发生开机三无，待机指示灯亮，但无12V和5VM电压输出故障，故障在开关机控制电路。先测量开关机控制电压ON/OFF是否为开机高电平，再检查开关机 控制电路：一是检查PFC驱动电路N810的8脚有无VCC供电，无VCC供电，检查V926、N924、V925；二是测量12V和5VM控制电路 V926、V921、V923、V924。
如果维修时测量PFC输出电压只有300V左右，说明PFC电源没有工作，L811没有产生自感电压。应检查PFC电路，首先测量N810的8脚VCC供电是否正常，无VCC供电，
检查开关机VCC控制电路；有VCC供电，查N810及其外部电路元器件。大滤波电容C810容量减小，也会造成PFC输出电压降低，造成主电源和背光灯升压电路工作不正常。
例5-12：开机三无，指示灯不亮。
分析与检修：测量市电输入电路的熔丝F801未断，测量开关电源无电压输出，判断开关电源电路发生故障。
对开关电源进行检测，测量驱动电路N920的3脚无启动电压，对3脚外部的启动电路进行检测，发现R920烧断。更换R920后，故障排除。
例5-13：开机三无，指示灯亮。
分析与检修：指示灯亮，说明开关电源基本正常，按下“POWER”键开机，测量主开关电源无12V电压和5 V-M电压输出，测量ON/OFF电压为高电平，判断故障在电源板待机控制电路。对T920二次侧的输出电压控制电路进行检查，测量C929两端 的＋14V电压正常，测量V923的栅极电压也为高电平，判断V923内部开路。更换V923后，12V输出电压恢复正常，5VM电压也恢复正常，故障排除。
三、高压板电路工作原理
1、高压板基本电路
海信TLM37 V68 （5）液晶彩电1731电源＋高压二合一板高压板电路如图5-24和图5-25所示。它由三部分组成：一是以OZ9938 （N701）为核心组成的驱动脉冲形成电路；二是以V702、V703、V705、V706、1701为核心组成的全桥推动放大电路；三是以大功率MOs 开关管V707、V708、1702为核心组成的半桥升压输出电路，将激励脉冲放大后，变为
数千伏的交流电压，将背光灯点亮。
本机采用的是EEFL（外置电极荧光灯）灯管，背光灯采用并联方式接在一起，背光灯升压板只需要两根高压线连接在并联的背光灯两端即可。
（1）驱动脉冲形成电路
背光灯驱动脉冲形成电路主要以OZ9938 （N701）为核心组成，产生驱动激励脉冲，并对背光灯亮度和点灯进行控制，设有过电压保护电路。

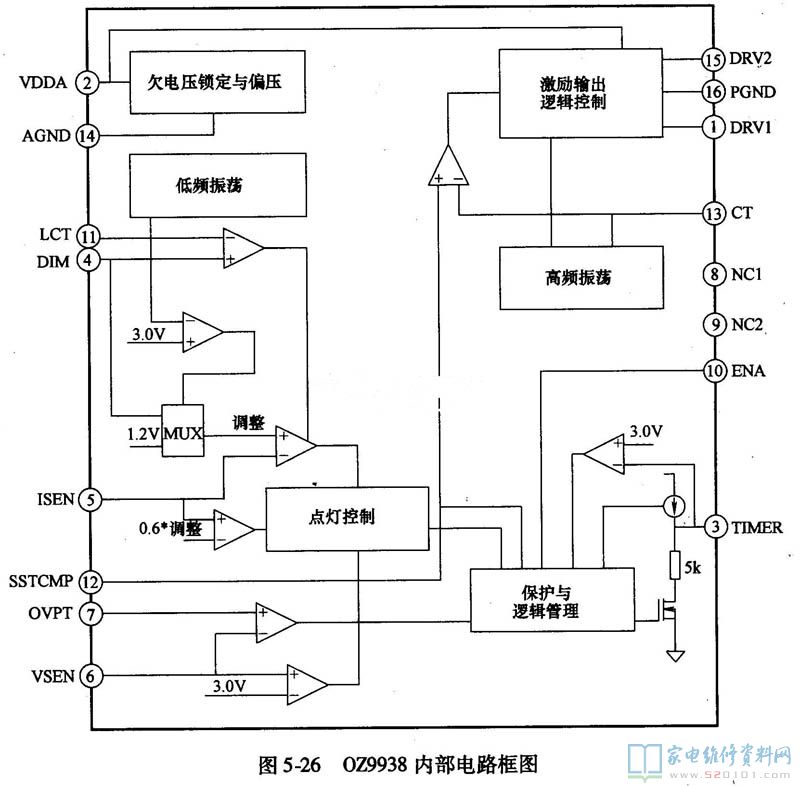

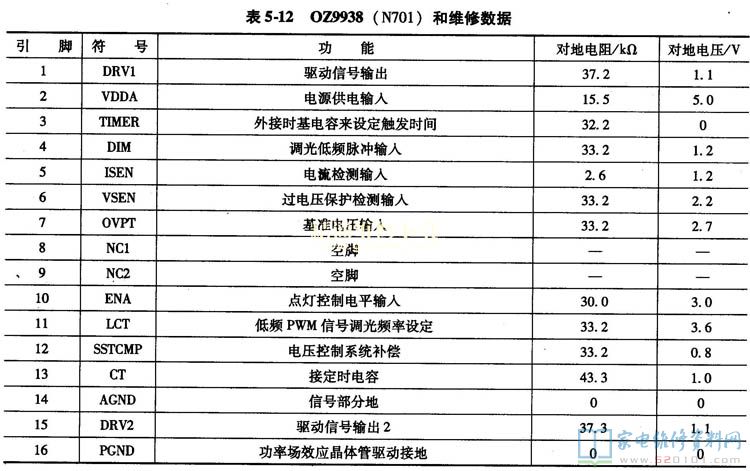

OZ9938GN是凸凹公司推出的用于液晶产品CCFL背光控制检测电路，其内部电路框图如图5-26所示。它支持2～6个CCFL灯管，利用它组成的高 压板具有效率高、集成度高、外部元器件少等优点；最高工作电压为7V，典型工作电压为4.5～5.5V，模拟调光电压为0.7～2. 7 V。OZ9938 GN引脚功能和维修数据见表5-12。
（2）启动工作过程
用遥控器或本机键开机后，开关电源输出的＋5VM电压加到OZ9938的2脚，作为该集成块的工作电压。同时，CPU发出的背光灯开启控制信号经 XP802的5脚加到OZ9938的10脚，OZ9938内部的振荡电路开始工作，产生的振荡脉冲信号经其内部相关电路处理后分别从该集成块的1、15脚 输出。
（3）调光与控制电路
CPU发出的调光信号经XP802的6脚加到OZ9938的4脚。进入集成块内部电路后加在脉冲激励电路上，通过对1、15脚输出脉冲的调制实现调光控制。4脚根据11脚的设定，可以输入PWM脉冲信号或者直流电压信号来控制灯管的平均亮度。
10脚为使能端，该脚电压大于2V时，OZ9938进入工作状态。11脚为调光模式选择端，该脚电压大于3V时，处于模拟调光模式，4脚输入电压可以在 0.5～1. 25V之间进行调光，该脚电压在0.5～1V之间时处于PWM调光模式，当该脚外接阻容定时电路时，处于内部PWM脉冲调光，只需要改变4脚输入的直流电 压就可以改变内部调光PWM脉冲的占空比，本机11脚正常工作时电压为0. 8 V，所以本机为PWM调光模式。13脚为运行频率设定电阻连接端，本机外接R732、R744、RP701，通过调整RP701电位器，可以更改 OZ9938的振荡频率。3脚为定时器设定端，通过外接的C708设定保护时间，供内部保护电路采用。
（4）推动与升压输出电路

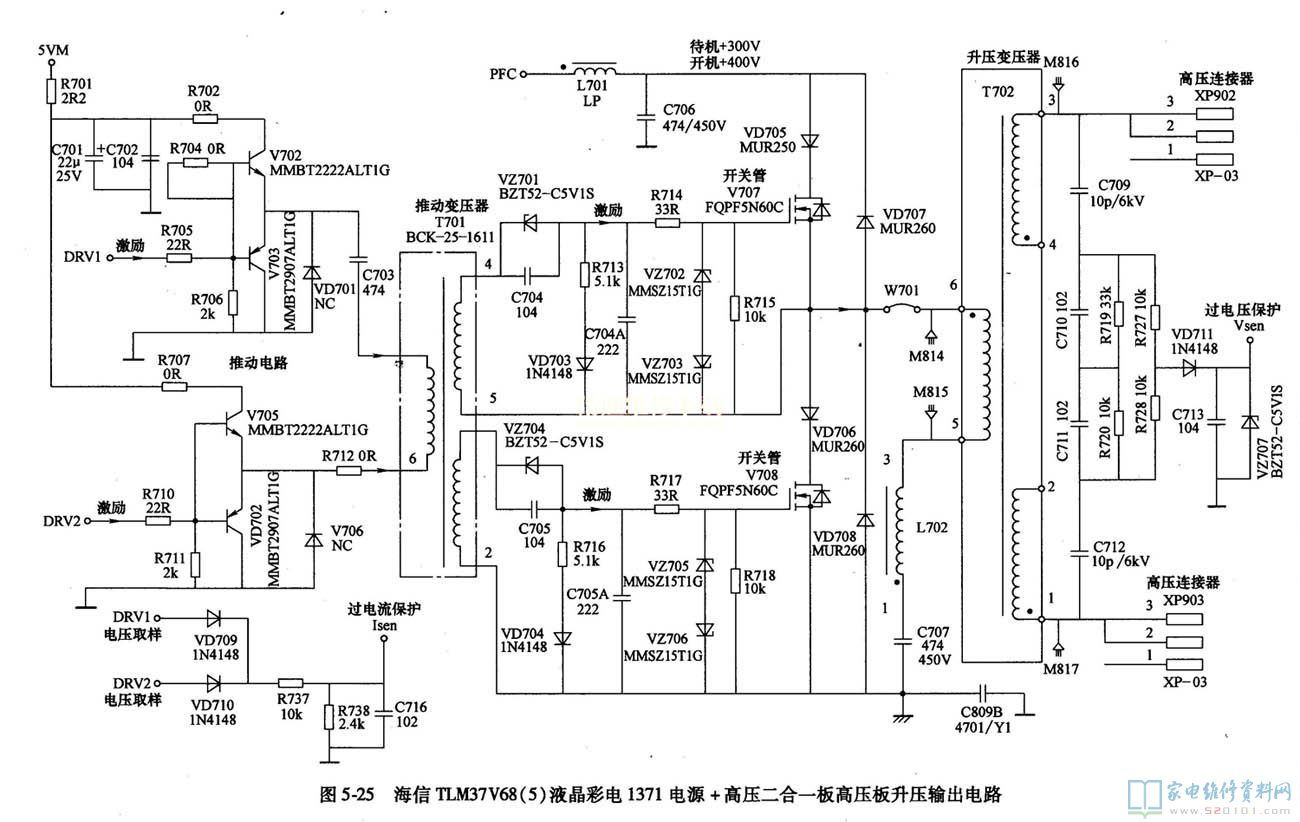

全桥推动放大和半桥升压输出电路如图5-25所示，全桥推动放大电路由V702、V703,V705, V706和推动变压器V701组成；半桥升压输出电路由开关管V707、V708和升压变压器1702等组成。
OZ9938的1、15脚输出的PWM脉冲信号分别经V702、V703、V705、V706、1701组成的全桥推动放大电路放大后，由T701耦合加 到由V707、V708组成的功率放大电路上。V707、V708组成半桥电路，加在V707、V708栅极的脉冲信号经其放大后，由T702的二次侧输 出，形成千伏交流高压，经高压输出连接器直接输往背光灯管。
2、保护与调整电路
（1）过电流保护电路
OZ9938的5脚为灯管电流检测端，在灯管点亮时，OZ9938的1、15脚输出的驱动信号经VD709、VD710、R737、R738、C716送 到5脚。正常工作时，该脚电压大于0. 7 V，集成电路进入正常运行模式。如果该脚电压在电路启动后为0V，则保护电路开始动作，芯片停止激励信号输出，所以不能采用短路电流信号的方法来判断是否存在过电流故障。
（2）过电压保护电路
OZ9938的6脚为反馈电压检测端，T702二次电压经电容C709～C712分压以后输出的电压经电阻R719、R727、R720、R728送往6 脚，如果EEFL灯管损坏或者断开，该脚电压就会迅速升高，当该脚电压达到3. 0V时，OZ9938进入保护状态，将停止输出驱动信号。另外，当该脚电压超过7脚的设定电压值时，保护电路也会启动。7脚为过电流、过电压保护值设定端，该脚外接R735、R736、C715阻容网络，可以设定过电压和过电流保护动作阈值。
（3）软启动保护电路
OZ9938的12脚为软启动时间设定及环路补偿端，该脚外接电容C724，在启动时对C724进行充电，充电完成后输出激励脉冲才达到最大值，以避免对 EEFL灯管等的电流冲击；同时该脚还参与环路保护，当灯管开路或损坏时，该脚电压会迅速上升，当达到2.5V时，内部偏置电流对3脚定时器电容进行充 电，一当充得的电压达到3V时，芯片关闭输激励信号，注意，这个电压只是在保护电路动作瞬间出现，由于保护电路动作后芯片停止工作，所以在该脚上是测不到电压的。
四、高压板电路故障维修
高压板电路发生故障时，主要引发有伴音、黑屏幕故障，可通过观察待机指示灯是否点亮，测量关键点电压，解除保护的方法进行维修。
1、检测高压板电路
高压板电路发生故障时，主要引发有伴音、黑屏幕故障：一是背光灯始终不亮，液晶屏始终为黑屏幕，多为高压板电路故障，主要检查高压板的工作条件和高压板电路；二是液晶屏开机瞬间背光灯点亮，然后熄灭，主要检查保护监测电路、背光灯管和高压形成电路。
（1）检查高压板工作条件
当高压板不工作时，首先测量高压板的工作条件，为了测量方便，可通过测量连接器XP802电压判断故障范围：一是测量XP802的1、2脚的5VM供电是 否正常；二是测量XP802的5脚的SW高压板开启电压是否正常；三是测量XP802的6脚的BRI亮度调整电压是否正常；四是测量PFC电路输出的 400V电压是否正常。
如果5VM供电不正常，检查电源板待机控制供电电路；如果SW和BRI电压不正常，检查控制系统电路；如果PFC电路输出的400V电压不正常，则检查PFC电路。
维修时，将XP802的11脚和5脚短接在一起，背光灯驱动电路就会进入正常工作状态，输出脉冲信号点亮背光灯。
（2）检测高压电路
测量N701 （0Z9938）的1、15脚有无脉冲电压输出，有条件的测量其输出波形有无和是否正常。如果OZ9938的1、15脚无脉冲电压输出，故障在以 OZ9938为核心的振荡与控制电路，否则故障在高压板推动与高压形成电路中。高压形成电路由于工作于高电压、大电流状态，容易发生故障，重点检查 MOSFET（开关管）V707、V708和升压变压器T702。另外，连接背光灯管的输出连接器易发生接触不良而引起打火放电故障，维修时应注意观察。
2、保护电路维修
当高压板电路发生过电流、过电压故障时，出现背光灯亮一下就灭的故障现象。维修时，可采取测量关键点电压，判断是否保护和解除保护，观察故障现象的方法进行维修。
在检修背光灯亮度不均、开机瞬间背光亮一下就灭、背光灯一直不亮的故障时，若PFC电压，OZ9938的2、10脚电压均正常，则可以通过取消保护电路来 判断故障部位。一般可以把OZ9938的3脚对地短接，此时如果背光灯能够正常点亮，那么故障多是因5脚电流取样电路工作异常引起的保护；如果开机瞬间测 得6脚电压高于3. 0V，则OZ9938进入保护状态。常见为分压电容C710、C711损坏导致6脚电压升高而发生保护。
例5-14：开机有伴音．黑屏幕，指示灯亮。
分析与检修：有伴音和指示灯亮，说明电源和通道电路正常，仔细观察发现背光灯不亮。首先检查高压板电路的12V和380V供电正常，但高压板开关管 V707的漏极无380V电压，检查漏极外部供电电路，发现L701呈开路状态。因无同规格元件更换，故将L701短路，故障排除。
例5-15：背光灯点亮后熄灭。
分析与检修：估计是保护电路启动所致，开机的瞬间测量OZ9938的3脚有1V的上升电压后，高压板停止工作，采取解除保护的方法维修，将3脚对地短路 后，开机背光灯点亮，但连接器XP903有打火冒烟现象，判断XP903漏电打火。将XP903内部处理后，故障排除。
