海信液晶RSAG7.820.733A、RSAG7.820.846A主板维修方案

摘要：

一、733A/846A系列板型共包括如下机型（TLM3733、TLM4028、TLM4033） 上述机型的主板统一使用RSAG7.820.733A和846A印制板，机芯方案为液晶－C

一、733A/846A系列板型共包括如下机型（TLM3733、TLM4028、TLM4033）

上述机型的主板统一使用RSAG7.820.733A和846A印制板，机芯方案为液晶－CORTEZ。

二、更改事项

1、LVDS逻辑线

上述机型LVDS逻辑线统一更换为HX-5006，SAP编码：1023578

2、主板 将逻辑板开关控制接地，即去掉R627，连接R629。 修复后切记将R627、R629恢复原样，否则会出现花屏。如下图

3、伴音板

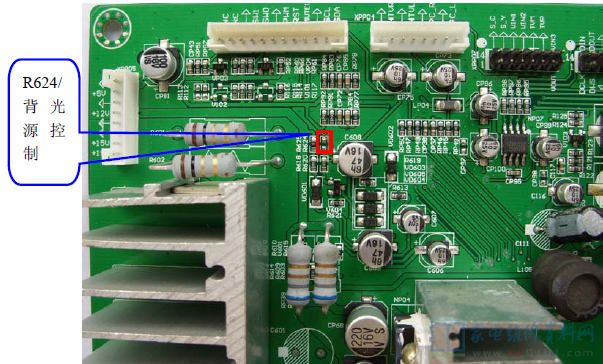

 1）846A主板对应816A伴音板时，检查816A伴音板是否有R624，若没有，连接10K电阻

  修复后切记将R624去掉，恢复原样，否则会否则会烧掉主芯片。如下图

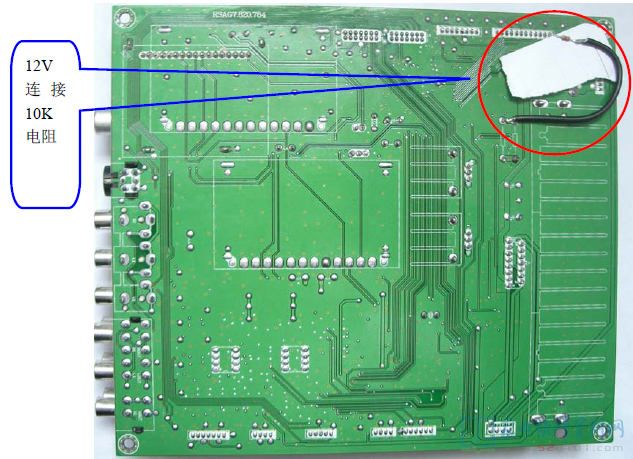

2）733A主板对应784伴音板时，需将12V通过10K电阻连接784伴音板XPP02NC脚。

修复后切记将10K电阻去掉，恢复原样，否则会否则会烧掉主芯片。如下图

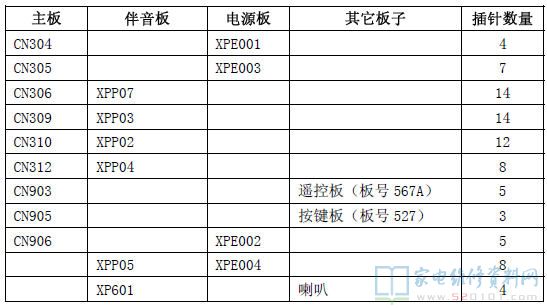

三、主板、伴音板、电源板及其它板子间连接线对照表

四、板子连接图

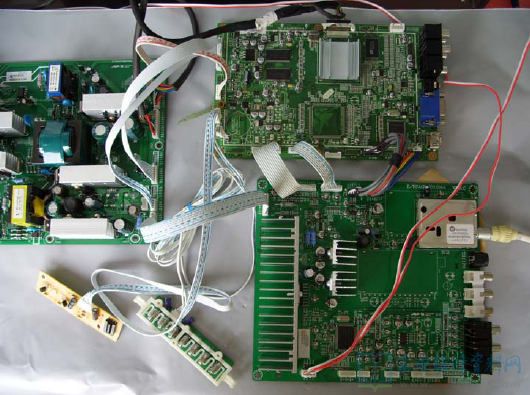

846A与816A板子连接图

五、工装连接图

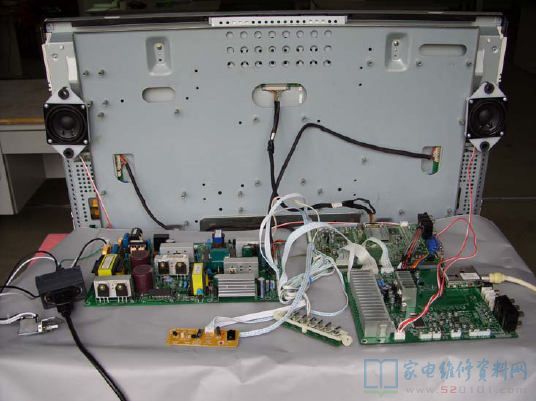

846A与816A工装连接图

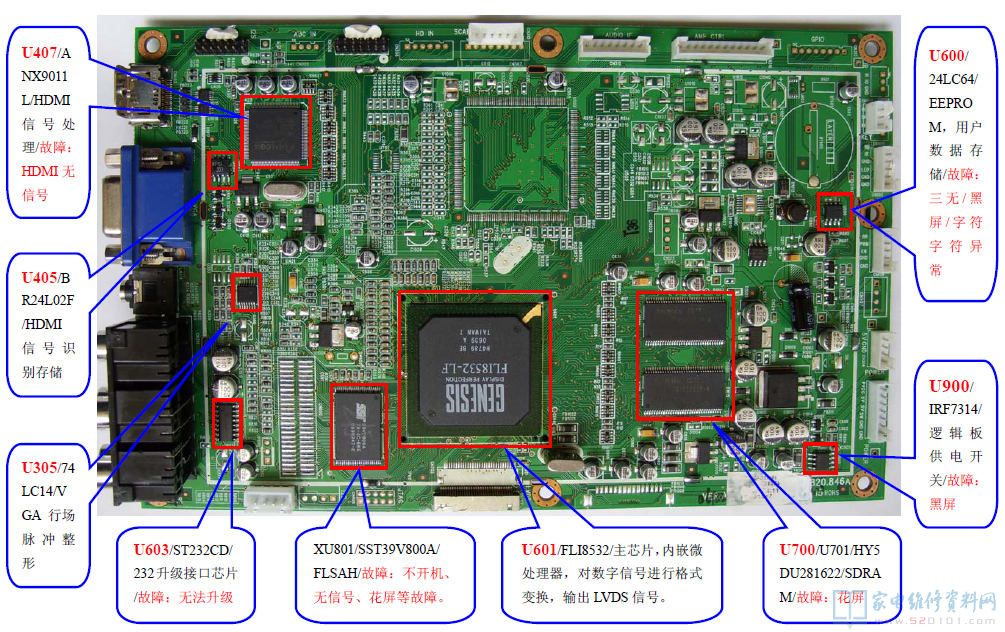

六、故障点示意图
