海信液晶RSAG7.820.539A系列主板维修方案

摘要：

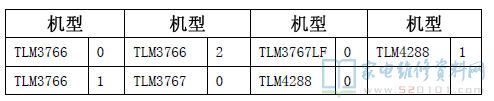

一、539A系列板型共包括如下机型（TLM3766、TLM3767LF、TLM4288、TLM3767、TLM4288） 上述机型的主板统一使用RSAG7.820.539A印制板，机

一、539A系列板型共包括如下机型（TLM3766、TLM3767LF、TLM4288、TLM3767、TLM4288）

上述机型的主板统一使用RSAG7.820.539A印制板，机芯方案为液晶－CORTEZ+HUNDSON

二、更改事项

1、LVDS逻辑线

上述机型LVDS逻辑线统一更换为HX-5006，SAP编码：1023578

2、主板 无需更改

3、伴音板    使用540A伴音板无需更改

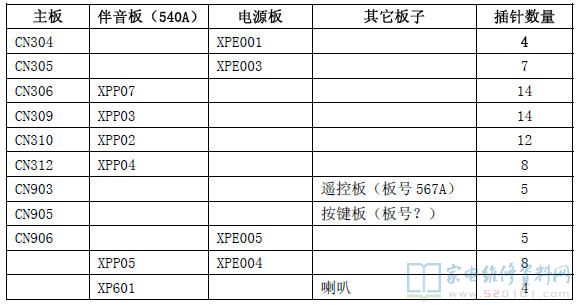

三、主板、伴音板、电源板及其它板子间连接线对照表

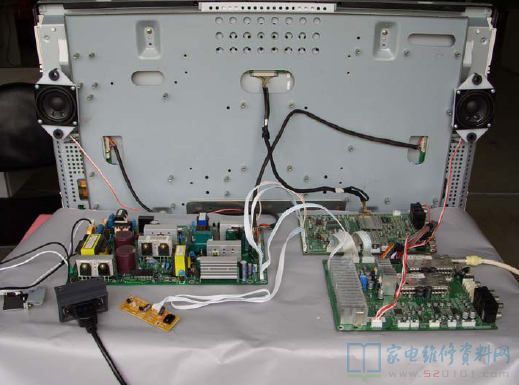

四、板子连接图

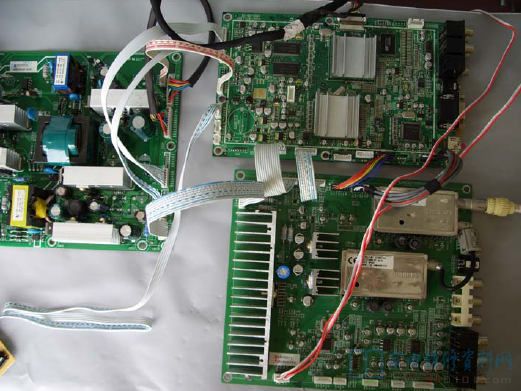

五、工装连接图

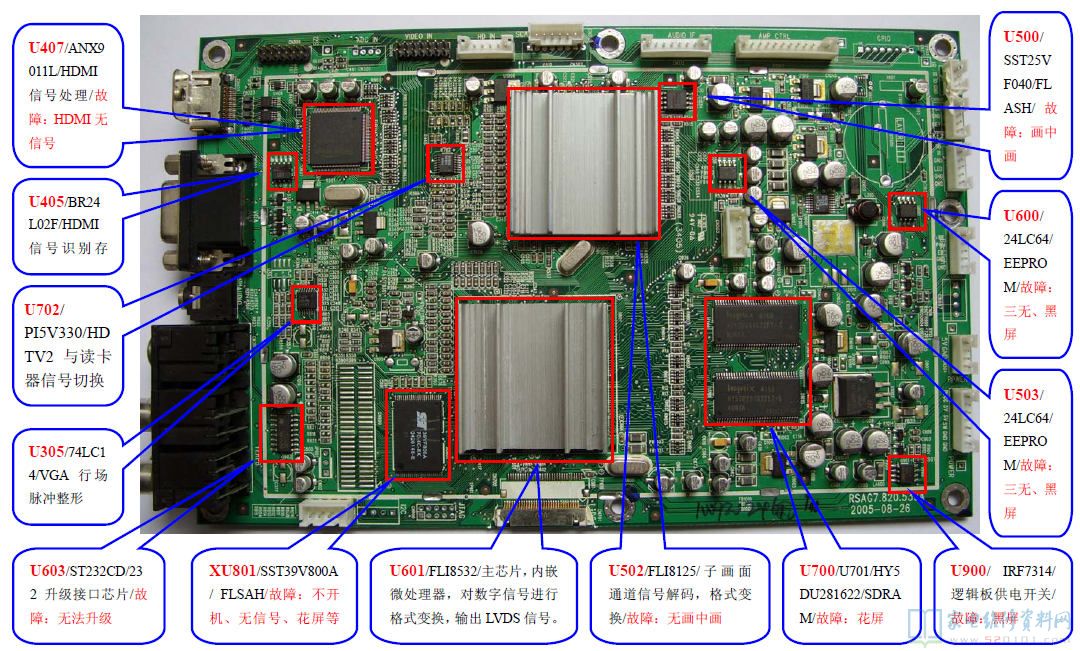

六、故障点示意图
