海信液晶电视712、787A 、879A系列主板维修方案

摘要：

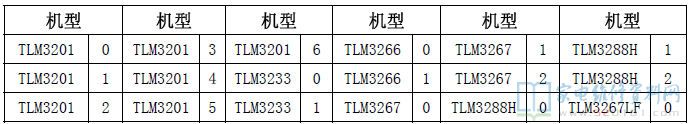

一、712、879A、787A系列板型共包括如下机型（TLM3201、TLM3266、TLM3267、TLM3288H、TLM3267LF、TLM3267、TLM3233） 上述机型

一、712、879A、787A系列板型共包括如下机型（TLM3201、TLM3266、TLM3267、TLM3288H、TLM3267LF、TLM3267、TLM3233）

上述机型中TLM3201前期使用712板，后期改版为879A，前期主板均使用RSAG7.820.712印制板，机芯方案为VCT49X3R+MST5151A。

二、更改事项

1、LVDS逻辑线

上述机型使用原工装的LVDS逻辑线HX-5010，SAP编码：1025576

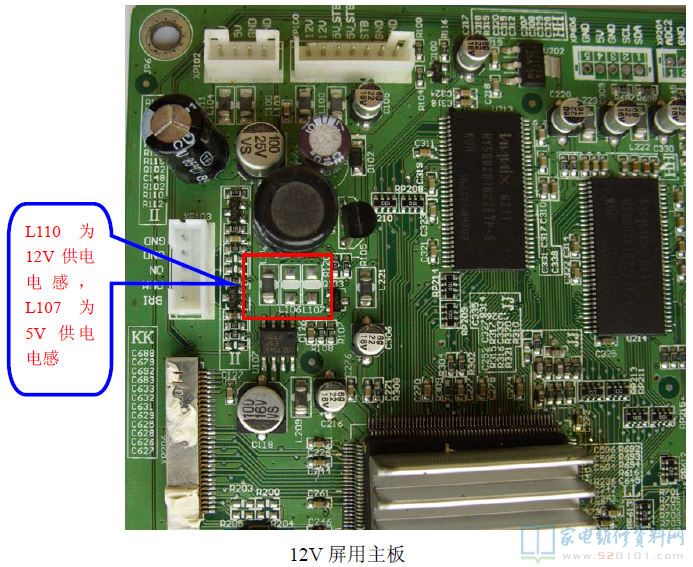

2、主板因各种板对应不同的屏，屏供电不同，因此分5V和12V两种板，统一将板上的5V供电电感L106或L107电感取下，移到12V供电电感L110处。 修复后切记回复L110与L106或L107的位置，否则此板用在5V液晶屏上将烧坏5V液晶屏。

3、伴音板 无伴音板，无需改动

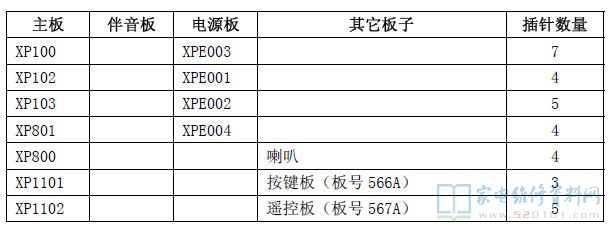

三、主板、伴音板、电源板及其它板子间连接线对照表

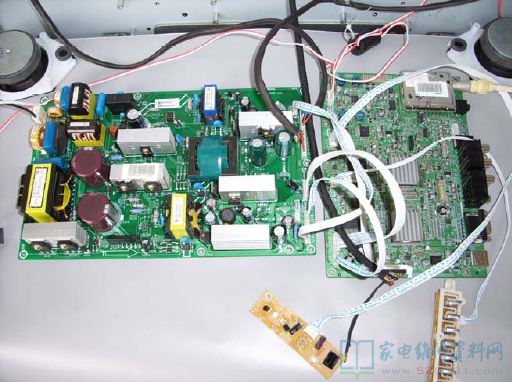

四、板子连接图

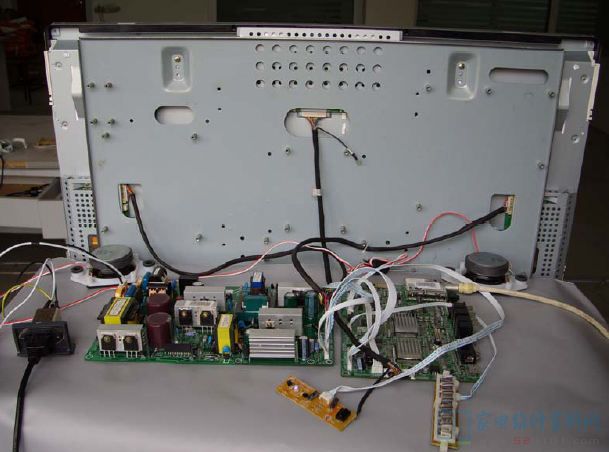

五、工装连接图

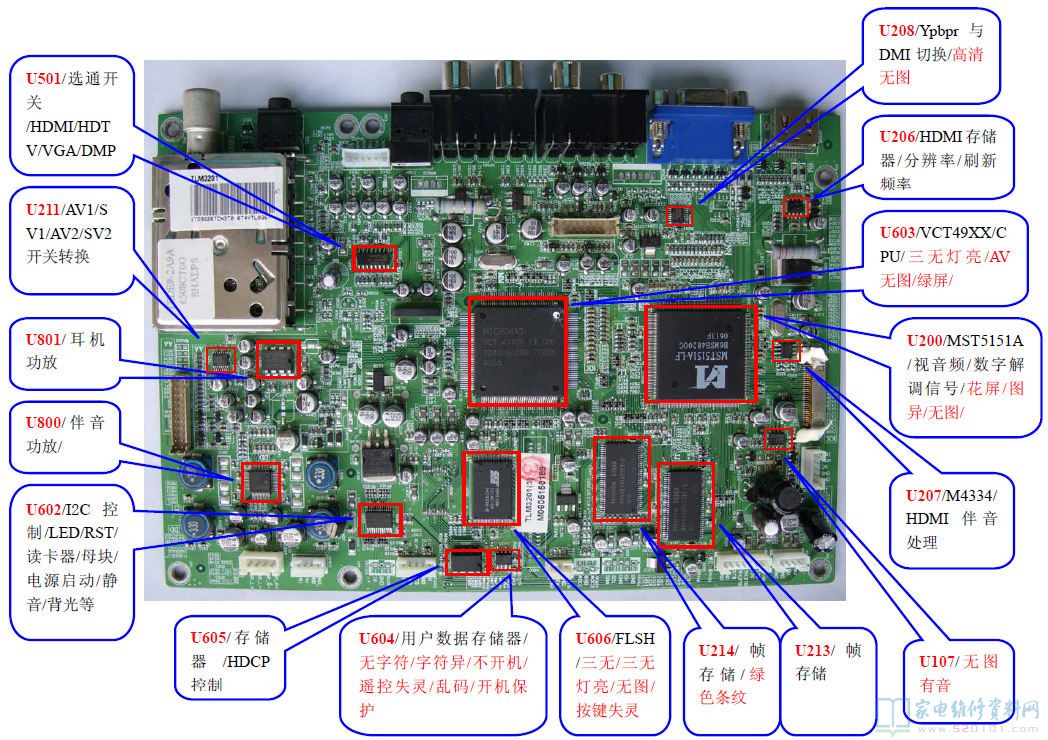

六、故障点示意图
