一、机芯功能介绍
采用华亚方案的HDP2988N机型在功能上可以实现模拟PAL制式电视信号的100HZ，60HZ逐行，1250，833增强4种扫描模式，高清信号可以显示1080P/60，1080I/60，1080I/50，720P/60和逐行DVD信号。VGA方式支持640*480/60 800*600/60 1024*768/60三种模式。采用三星显像管。HDP2988N为去框架和端子板的高清系列机型。
产品外观介绍
HDP2988N与HDP2988C外观完全一致
产品差异介绍
目前此方案29‘机型还有HDP2908N和HDP29R68，二者差异很小，只不过HDP2988N主板板号为1008，带电抗器，其他完全基本相同。
二、机芯概述
??? ?HDP2988N机芯是采用华亚公司的芯片HTV180单芯片的视频处理方案，HTV180集成了ADC，解码器，OSD产生器，行场频转换处理以及CPU。采用了东芝的TB1306，其功能是预视放、行场激励输出、EW输出、EHT、ABL。解码板板号是RSAG7.820.984，伴音处理芯片在解码板上，为ST公司的TDA7442D，该芯片可以实现4路立体声输入，1路输出，平衡、环绕声、高低音控制等功能。主板是RSAG7.820.1008，这块主板在以前主板基础上增加了前控板部分，内枕调整和行中心调整电路。视放板板号RSAG7.820. 920A，采用美国国家半导体的LM2451视放电路。
三、原理说明
电源部分
1．电源框图
2．电源部分工作原理介绍
本电源控制芯片采用FAIRCHILD公司的开关电源集成电路FSCQ1465，这是一种内置功率MOSFET和控制器的回扫型开关电源集成电路，且具有过流、过压、过热保护电路。
交流220V经过整流、稳压后提供给开关变压器T501，开关变压器共有5路输出：+B（138V）、+15V、+26V和+8V，9V。
- +B输出 ：变压器10脚输出经整流后共分4路：第一路通过R510给行输出变压器提供+B电压，第二路通过R532、R533, RP531为可控硅提供反馈电压。第三路为vm板提供电压，第四路通过R533为高频头提供33V调谐电压。
- +15V输出：开关变压器15脚输出的电压经过整流后分为以下几路：为行激励供电，给N561(78R12)提供电压，N561为N562（7809）、地磁校正提供电压。
- +26V输出：开关变压器16脚输出经整流后给N602（TDA7495S） 第7脚提供电压。
- +9V输出：通过变压器13脚整流输出9V给7805给解码板CPU供电5V-1，同时也给光藕提供参考电压。
- +8V输出：通过变压器18脚整流输出8V给3852调制5V给解码板供电5V-2。
- 其它电压供电方式
行输出变压器输出29.5KV、210V、150V、17V、-17V、6.5V三组电压
- HDP2988N使用三星显像管，所要求典型高压为29.5KV。
- 行输出变压器3脚整流后为视放板提供视放电压：210V。
- 行输出变压器10脚输出峰峰值为150V的脉冲电压，经过内枕电感、电容来调整显像管内枕失真。
- 行输出变压器6脚和7脚输出整流后为场块N301(STV9378A)提供正负电压:-15V/+15V。
- 行输出变压器9脚输出6.5V灯丝电压，经视放板上电阻R505给显像管灯丝加热。
图像信号处理部分
信号流程图
信号流程 (请参考流程框图和电路图)
电视射频信号经过高频头U101接收、混频出38M、经过预中放放大、然后经过声表带通滤波然后输入给中放LA75503,解调后输出复合视频信号和音频信号。视频信号进入解码板N100(HTV180)解码，音频信号也先进入解码板N114(TDA7442D)选通和处理后，进入主板功放N602(TDA7495S)输出。
视频/YC/YUV信号进入解码板后，进入N100(HTV180)数字解码电路处理，进行模数转换，解码等处理，然后进行帧频转化处理，视频处理有四种模式：100Hz隔行、50Hz逐行（1250）、60Hz逐行（P60）、75Hz隔行(833像素增强模式）。处理后的信号经数模转换后输出模拟RGB信号。模拟RGB信号输入给N811（TB1306）进行预视放处理。TB1306可实现亮度调节、固定对比度、固定色度的输出，行场激励波形的输出，图像几何线性调整等。经预视放处理后的RGB信号最终送给视放板上N501(LM2451)。
[Page]高清信号的处理是行频归一处理。高清信号（1080/60P、1080/50I、720/60P、1080/60I）通过N100(HTV180)进行AD转换为数字信号，然后完成行频变换的功能，通过抽行、增加场等处理，将上述高清信号的行频归一为33.75KHZ。变换完成后的数字信号在HTV180内部DA变换成模拟RGB，交流耦合进入N811（TB1306）, TB1306经过预视放处理后最后输入给视放N501(LM2451)。
VGA信号中的模拟的RGB信号直接进入N100(HTV180)，AD转换成数字信号，再经DA变换成模拟的RGB输出给N811（TB1306），行频归一处理成33.75KHZ。TB1306经过预视放处理后最后输入给视放板视放N501(LM2451)。
行场同步信号的产生和处理：模拟的视频电视信号与YC/YUV信号在N100(HTV180)中首先要进行用户设定的通道选择，然后N100(HTV180)进行提取行场同步信号，这几路同步信号最终都是在N100(HTV180)进行行频变换. N100(HTV180)输出的行，场同步信号给N811（TB1306），行频最终都归一为33.75K,场频输出50Hz和60Hz两种，TB1306的行激励信号最终输入给主板的行管V403( FJL6920), TB1306的场激励信号最终输入给主板的场块N301A(STV9378)。
视频输出：本方案视频输出不经过HTV180切换，由中放LA75503输出的视频信号进入解码板后一路进HTV180处理后显示图像，另一路直接耦合到视频输出电路。因而只能输出TV信号内容。
N108是一个16Mbit的SDRAM，为N100(HTV180)提供运算RAM空间。
CPU? (内置在HTV180 )，它是整个机器的控制中心，遥控、按键、指示灯、静音、伴音制式开关、待机、地磁控制，I2C总线，OSD由CPU控制，在N100(HTV180中产生后直接与信号混合叠加。本机共有两路I2C总线，EEPROM一组，其它的一组, CPU需外挂N106 (A29L040)，（4Mbit的FLASH)。
电视音频信号，TV下的IF信号经过中放N102（LA75503）分离出AUDIO信号，信号分成两路进入伴音处理芯片N114(TDA7442D),和AV1、AV2的左右声道的信号通过总线进行选择，被选择的信号进入功放块N602（TDA7495S）输出。

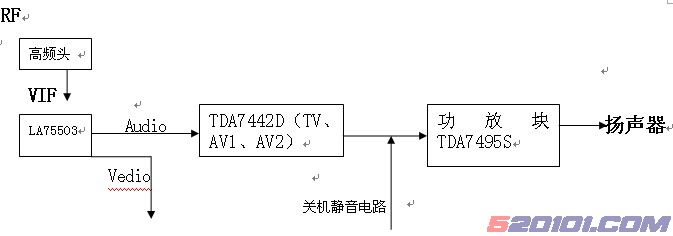

伴音信号流程图
控制部分
| 名称 |
型号 |
作用 |
备注 |
|
| CPU |
内置于HTV180 |
控制 |
|
|
| FLASH |
A29L040L |
程序存储 |
电可擦除，程序可升级 |
|
| EEPROM |
AT24C16 |
数据存储器 |
存储数据 |
|
|
|
|
|
|
|
CPU? I/O管脚分配
名称 |
描述 |
对应CPU管脚 |
待机时是否工作 |
说明 |
功能 |
| LED |
O |
PIN65 |
是 |
|
开机指示灯（蓝色） |
| IR |
I |
PIN57 |
是 |
|
红外遥控接收 |
| MUTE |
O |
PIN63 |
是 |
静音：低电平（0V）； |
静音控制 |
| VOLUME |
PWM |
PIN68 |
否 |
要求输出占空比从0到100%，8BIT |
音量控制 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| S SW |
I |
PIN66 |
是 |
低电平表示S端子插入 |
检测S端子 |
| SW1 |
O |
PIN71 |
是 |
|
伴音制式选择 |
| SW2 |
O |
PIN70 |
是 |
|
伴音制式选择 |
| SW3 |
O |
PIN67 |
是 |
|
伴音制式选择 |
| RESET |
O |
PIN40 |
是 |
|
复位芯片 |
| STANDBY |
O |
PIN55 |
是 |
开机：高电平；待机：低电平 |
控制开机/待机 |
| SCL |
I/O |
PIN56 |
是 |
|
总线 |
| SDA |
I/O |
PIN57 |
是 |
|
|
| AFT |
AD |
PIN75 |
否 |
|
检测AFT信号 |
| KEY1 |
AD |
PIN74 |
是 |
|
检测按键 |
| KEY2 |
AD |
PIN73 |
是 |
|
检测按键 |
